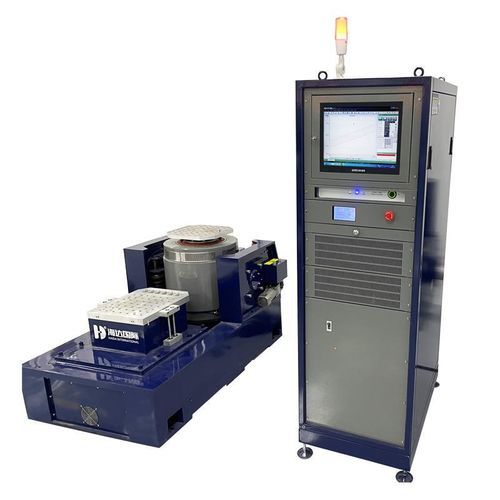

Máquina de prueba vibración HD-Snake-VH

al choquede aceleraciónautomática

Visión general del producto
La serie electro-dinámica HD-Snake-VH ofrece ensayos controlados de vibración aleatoria, sinusoidal y choque para la cualificación de producto, simulación de transporte y reproducción de perfiles de misión. Modelos de ejemplo: HD-Snake-A6VH, A10VH, A20VH, A30VH, A40VH, A50VH. Soporta excitación horizontal y vertical y está indicada para electrónica, automoción, aeroespacial y aplicaciones industriales.

Aplicaciones

• Componentes automotrices: sistemas de infoentretenimiento, sensores, actuadores, ECUs, componentes de tren motriz híbrido/eléctrico, baterías y piezas de freno.
• Aeroespacial: equipos embarcados, componentes de motor, piezas de resina y materiales de sellado.
• Equipos electrónicos: pantallas, placas PCB, conectores, motores y equipos sometidos a vibración y choque durante el transporte.
• Telecomunicaciones e instrumentación: componentes de antena, motores industriales, sistemas de navegación y equipos de telecomunicaciones para vehículos.
• Equipos de precisión: robots industriales, cámaras, lentes, conjuntos ópticos y componentes de montaje superficial.
• Sistemas eléctricos: transformadores, inversores, pilas de combustible y grandes baterías de litio.
• Transporte y equipo de campo: componentes ferroviarios, maquinaria de construcción y equipos expuestos a carreteras irregulares o transporte marítimo.

Especificaciones del producto (por modelo)

• Série: HD-Snake-VH (ejemplos: HD-Snake-A6VH, A10VH, A20VH, A30VH, A40VH, A50VH).
• Fuerza nominal sinusoide/aleatoria: 6 kN a 50 kN según el modelo.
• Fuerza nominal de choque: 12 kN a 100 kN según el modelo.
• Rango de frecuencia: depende del modelo, típicamente 2–3000 Hz (algunos modelos hasta 2800 Hz).
• Aceleración máxima: hasta 100G (980 m/s²).
• Desplazamiento máximo: hasta 76 mm (según el modelo); velocidad máxima ≈ 1,8–2,0 m/s (personalizable).
• Direcciones de vibración: horizontal y vertical (eje único, opciones de expansor de cabeza vertical).
• Ejemplos de armadura: diámetros Φ240–Φ445 mm; masa efectiva 10–50 kg según el modelo.
• Fijación de mesa: 17 × M10; plataformas expansoras con casquillos de tornillo M10 inox; espaciado de agujeros ejemplo 100×100 mm para expansores horizontales.
• Capacidad máxima de carga: rango típico 200–800 kg según el modelo.
• Fuga magnética: < 10 gauss; frecuencia de aislamiento de vibración axial: 2,5 Hz.
• Alimentación: AC trifásica 380 V, 50/60 Hz.

Amplificador de potencia

• Salida máxima (según modelo): 10 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA.
• Eficiencia de conversión: ≥ 90 %.
• Frecuencia de conmutación: 116 kHz.
• Dimensiones aproximadas del amplificador: 720 × 550 × 1700 mm (L × W × H); peso aproximado: ~480 kg.

Plataformas expansoras

• Expansor vertical: tamaños 400×400 mm a 1200×1200 mm (según modelo); material: aleación de aluminio; frecuencia de trabajo aleatoria hasta 2000 Hz; orificios de fijación M10 inox; pesos aproximados por tamaño: 25–200 kg.
• Expansor deslizante horizontal: mismas dimensiones y características que los verticales: aleación de aluminio, hasta 2000 Hz, casquillos de tornillo M10 inox, pesos aproximados 25–200 kg.

Normativas y conformidad

• Diseñado para pruebas conforme a MIL-STD, DIN, ISO, ASTM, IEC, ISTA (incl. ISTA‑3A / ISTA‑6), GB, GJB, JIS, BS y otras normas internacionales habituales.
