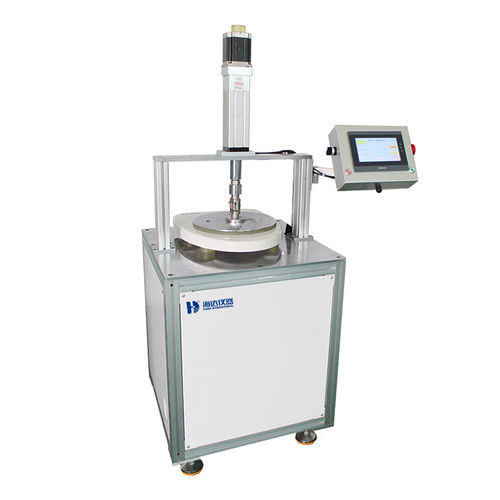

Máquina de prueba de vida útil 5063-HD

de fatigade resistenciade carga estática

Resumen del producto
La máquina de ensayo de resistencia para asiento de inodoro 5063-HD conforme a IEC 60335-2-84 realiza pruebas repetidas de fatiga y resistencia en tapas y aros de asiento bajo valores de fuerza, carrera, desplazamiento, tiempo y velocidad programables para evaluar la durabilidad y la calidad del producto.

Diseño y construcción

• Componentes principales: cilindros, sensores de fuerza, varillas guía, software PLC, control por pantalla táctil, bloques de fijación magnéticos, placas de acero A3, elementos en acero inoxidable.
• Configurada para pruebas tanto de fatiga (vida útil) como de resistencia estática en tapas y aros de asiento.

Normas de ensayo

• IEC 60335-2-84:2019
• GB/T 4706.53-2024

Características principales

• Dos estaciones de ensayo independientes que permiten operación simultánea sin interferencias.
• PLC programable con pantalla táctil para ajustar fuerza, carrera, velocidad y ciclos.
• Rango de fuerza 0–4000 N y carrera 0–500 mm (programables mediante PLC).
• Precisión de fuerza 0.001 grade y alta tasa de muestreo 1/250,000.
• Accionamiento neumático con velocidad de ensayo programable hasta 500 mm/min y función de retardo configurable.
• Contador de ciclos programable hasta 9.999.999 ciclos; duración de ensayo programable.
• Opciones de placa de presión para diferentes condiciones de contacto y materiales.
• Huella compacta: 1200 x 800 x 1630 mm; peso 300 kg; alimentación 220 V / 50 Hz.

Especificaciones técnicas

• Modelo: 5063-HD
• Estaciones de ensayo: 2 estaciones (operación independiente)
• Modos funcionales: Grupo A – prueba de fatiga de carga de la tapa; prueba de vida de carga del aro del asiento. Grupo B – prueba de resistencia del aro del asiento y de la tapa
• Carrera de ensayo: 0-500 mm (programable PLC)
• Fuerza de ensayo: 0-4000 N (programable PLC)
• Precisión de fuerza: 0.001 grade
• Tasa de muestreo: 1/250,000
• Velocidad de ensayo: 0-500 mm/min (programable PLC)
• Método de control: software PLC + operación por pantalla táctil
• Método de movimiento: control neumático (movimiento arriba/abajo)
• Duración de la prueba: 0-99H99M99S (programable PLC)
• Función de retardo: 0.1-9.95 s ajustable
• Recuento de ciclos: 0-9,999,999 ciclos (programable PLC)
• Tamaño de muestra (referencia de sujeción): 720 x 420 x 800 mm (L x W x H)
• Configuración de placa de presión: ① 300 mm: 5 mm acero + 10 mm goma; ② disco de goma 76 mm (19 mm de espesor, dureza Shore 70°)
• Alimentación eléctrica: 220 V / 50 Hz
• Peso del equipo: 300 kg
• Dimensiones (W x D x H): 1200 x 800 x 1630 mm
