Máquina de equilibrado para equilibrar portaherramientas en un plano.
La Tool Dynamic TD 1002 es el comienzo del programa modular de equilibrado Tool Dynamic. Este modelo de mesa es ideal para moldistas, pequeñas series, soluciones individuales y portaherramientas estándar. La medida y compensación del desequilibrio se realizan en un nivel (equilibrio estático). Por tanto es especialemente adecuada para el equilibrado de herramientas pequeñas, donde el momento de desequilibrio es pequeño. El adaptador de equilibrado con sistema de sujección automático cuenta con precisión micrométrica y permite una alta repetibilidad. El manejo de la TD 1002 se lleva a cabo mediante el teclado y el display.

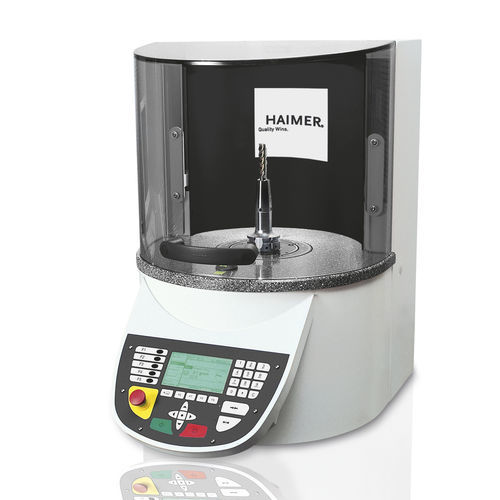

La imagen muestra la máquina de equilibrado TD 1002 con el sistema de medida de concentricidad opcional.
Ejemplo de aplicación: Equilibrado de muelas
TD 1002 ideal para el equilibrado de muelas
Adaptador con sistema automático de sujección para ejes de muelas (HSK o SK)
Amarre mediante eje de equilibrado para el equilibrar muelas
Dispositivo para medir la concentricidad y la planicidad opcional (ver foto)
HAIMER Adaptador de equilibrado con sistema de amarre automático
Fijación con precisión micrométrica para la obtención de la mayor precisión y repetibilidad
Sustitución fácil y rápida debido a su diseño compacto sin necesidad de calibrar la máquina
