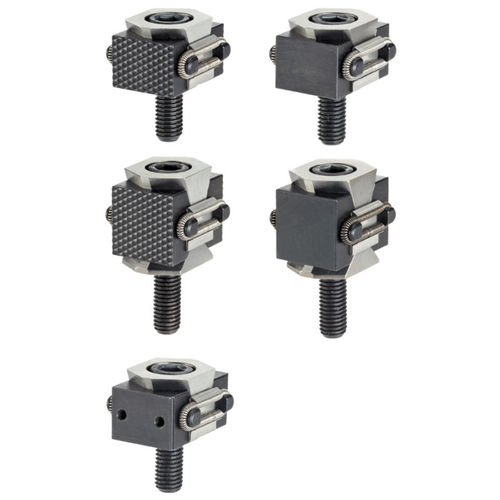

Mordaza de sujeción EH 23250. series

mordaza de sujeción
mordaza de sujeción
Añadir a mis favoritos
Añadir al comparador


Descripción

Bridas de Fijación - Presión Bridas de Fijación - Presión_Drawings Las bridas de fijación - presión son particularmente adecuadas para la sujeción horizontal y vertical. De construcción compacta, permiten una sujeción sin interferencias geométricas. Material Cuerpo Acero para utillajes, templado, brillante Tornillo Acero termotratado, templado, calidad 12.9 Muelle Acero para muelles NBR (Junta tórica) Mordazas de sujeción Acero para utillajes, templado, pavonado y rectificado Montaje Pueden montarse en un taladro roscado o en una tuerca en T para fijación múltiple horizontal o vertical. Procedimiento Cerrando el tornillo de apriete, las dos bridas de fijación separan y aprietan la pieza a mecanizar contra un tope fijo. La ejecución de doble cuña permite obtener una fuerza de cierre suplementaria vertical. Los desplazamientos son los siguientes: para M 5 = ±0,5, M 8 ±0,5 ; M 12 = ±1 y M 16 = ±1,5. Las bridas de fijación pueden montarse en un taladro roscado o en una tuerca en T para fijación múltiple horizontal o vertical. Referencias Para más bridas de fijación -presión, por favor consulte el capítulo "Sistema de Fijación Múltiple" Accesorios Las tuercas en T EH 23010. deben pedirse por separado. Productos adicionales Tuercas para Ranuras en T DIN 508 Cubiertas para bridas de fijación - presión Bridas de Fijación - Presión lisa / estriada, M8 Bridas de Fijación - P

Catálogos

No hay ningún catálogo disponible para este producto.
