Válvula de aguja HHP series
manualcon control neumáticode aislamiento

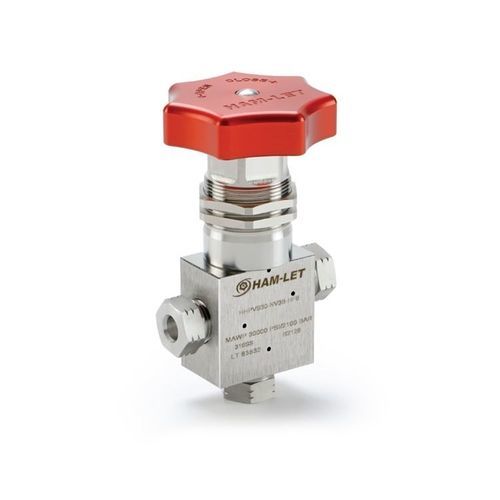

Válvula de aguja - HHP series - HAM-LET - manual / con control neumático / de aislamiento
Válvula de aguja - HHP series - HAM-LET - manual / con control neumático / de aislamiento
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de aguja
Accionamiento
manual, con control neumático
Función
de aislamiento
Cuerpo
roscada, hembra
Número de vías
de 3 vías, de 2 vías, de 2/3 vías
Otras características
de alta presión, con accionador
DN

Mín.: 6,35 mm
(0,25 in)

Máx.: 14,288 mm
(0,563 in)

Presión

Mín.: 700 bar
(10.152,6 psi)

Máx.: 4.200 bar
(60.915,8 psi)

Descripción

Descripción del producto
Consulte las válvulas de aguja HHP en el catálogo UCT Fittings. La gama incluye múltiples números de referencia que cubren diferentes tamaños y tipos de conexión, modos de accionamiento, configuraciones de válvula y niveles máximos de presión adecuados para aplicaciones hidráulicas e instrumentación de alta presión.

Artículos disponibles (tabla)
Código producto | Tamaño de conexión | Tipo de conexión | Accionamiento | Configuración | Presión máx
HHPVS10NV2SNF8 | 1/2" | Hembra NPT | Accionamiento manual | 2 vías - Recta | 10,000 psi (700 bar)
HHPVS10NV2ENF8 | 1/2" | Hembra NPT | Accionamiento manual | 2 vías - Ángulo | 10,000 psi (700 bar)
HHPVS30NV2SHF6 | 3/8" | Hembra alta presión | Accionamiento manual | 2 vías - Recta | 30,000 psi (2,100 bar)
HHPVS30NV2EHF6 | 3/8" | Hembra alta presión | Accionamiento manual | 2 vías - Ángulo | 30,000 psi (2,100 bar)
HHPVS30NV3BHF6 | 3/8" | Hembra alta presión | Accionamiento manual | 3 vías - 2 conexiones de presión | 30,000 psi (2,100 bar)
HHPVS30NV2SHF9 | 9/16" | Hembra alta presión | Accionamiento manual | 2 vías - Recta | 30,000 psi (2,100 bar)
HHPVS30NV2EHF9 | 9/16" | Hembra alta presión | Accionamiento manual | 2 vías - Ángulo | 30,000 psi (2,100 bar)
HHPVS30NV3BHF9 | 9/16" | Hembra alta presión | Accionamiento manual | 3 vías - 2 conexiones de presión | 30,000 psi (2,100 bar)
HHPVS60NV2SHF4 | 1/4" | Hembra alta presión | Accionamiento manual | 2 vías - Recta | 60,000 psi (4,200 bar)
HHPVS60NV2EHF4 | 1/4" | Hembra alta presión | Accionamiento manual | 2 vías - Ángulo | 60,000 psi (4,200 bar)
HHPVS60NV3BHF4 | 1/4" | Hembra alta presión | Accionamiento manual | 3 vías - 2 conexiones de presión | 60,000 psi (4,200 bar)
HHPVS60NV2SHF6 | 3/8" | Hembra alta presión | Accionamiento manual | 2 vías - Recta | 60,000 psi (4,200 bar)
HHPVS60NV2EHF6 | 3/8" | Hembra alta presión | Accionamiento manual | 2 vías - Ángulo | 60,000 psi (4,200 bar)
HHPVS60NV3BHF6 | 3/8" | Hembra alta presión | Accionamiento manual | 3 vías - 2 conexiones de presión | 60,000 psi (4,200 bar)
HHPVS60NV2SHF9 | 9/16" | Hembra alta presión | Accionamiento manual | 2 vías - Recta | 60,000 psi (4,200 bar)
HHPVS60NV2EHF9 | 9/16" | Hembra alta presión | Accionamiento manual | 2 vías - Ángulo | 60,000 psi (4,200 bar)
HHPVS60NV3BHF9 | 9/16" | Hembra alta presión | Accionamiento manual | 3 vías - 2 conexiones de presión | 60,000 psi (4,200 bar)
HHPVS10NV2SNF8AO | 1/2" | Hembra NPT | Actuador neumático normalmente abierto | 2 vías - Recta | 10,000 psi (700 bar)
HHPVS10NV2ENF8AO | 1/2" | Hembra NPT | Actuador neumático normalmente abierto | 2 vías - Ángulo | 10,000 psi (700 bar)
HHPVS30NV2SHF6AO | 3/8" | Hembra alta presión | Actuador neumático normalmente abierto | 2 vías - Recta | 30,000 psi (2,100 bar)
HHPVS30NV2EHF6AO | 3/8" | Hembra alta presión | Actuador neumático normalmente abierto | 2 vías - Ángulo | 30,000 psi (2,100 bar)
HHPVS30NV3BHF6AO | 3/8" | Hembra alta presión | Actuador neumático normalmente abierto | 3 vías - 2 conexiones de presión | 30,000 psi (2,100 bar)
HHPVS30NV2SHF9AO | 9/16" | Hembra alta presión | Actuador neumático normalmente abierto | 2 vías - Recta | 30,000 psi (2,100 bar)
HHPVS30NV2EHF9AO | 9/16" | Hembra alta presión | Actuador neumático normalmente abierto | 2 vías - Ángulo | 30,000 psi (2,100 bar)
HHPVS30NV3BHF9AO | 9/16" | Hembra alta presión | Actuador neumático normalmente abierto | 3 vías - 2 conexiones de presión | 30,000 psi (2,100 bar)

Características / Especificaciones técnicas
  • Familia / serie: HHP Needle Valves
  • Tamaños de conexión indicados: 1/4", 3/8", 1/2", 9/16"
  • Tipos de conexión indicados: Hembra alta presión, Hembra NPT
  • Modos de accionamiento indicados: Accionamiento manual, Actuador neumático normalmente abierto (según listado)
  • Configuraciones disponibles: 2 vías - Recta, 2 vías - Ángulo, 3 vías - 2 conexiones de presión
  • Presiones máximas disponibles: 10,000 psi (700 bar), 30,000 psi (2,100 bar), 60,000 psi (4,200 bar)
  • Múltiples números de referencia que cubren combinaciones de tamaño, tipo de conexión, modo de accionamiento y configuración

Catálogos

High Pressure
High Pressure
26 Páginas
