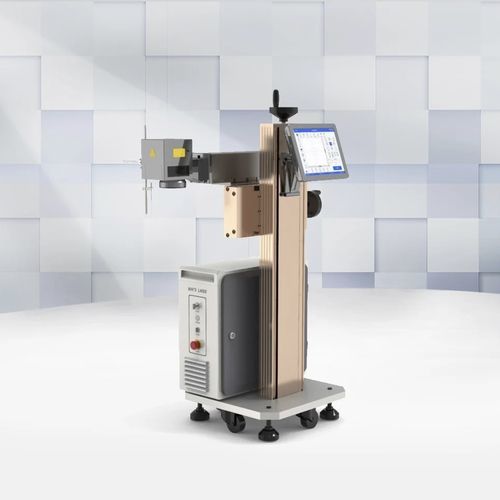

Máquina de marcado láser HANS20Y-M

de papelde metalpara acero inoxidable

Aplicaciones
Principalmente aplicable al marcaje de materiales metálicos, algunos plásticos y materiales no metálicos recubiertos como aluminio, acero inoxidable, cobre, metales con capa de recubrimiento, papel impreso a color y sustratos similares. Adecuada para marcaje en movimiento (on-the-fly) de piezas en desplazamiento, líneas de producción continuas y procesos de ensamblaje automatizados.

Ficha técnica
Máquina: Flying Laser Marking Machine
Longitud de onda del láser: 1064nm
Potencia: 20W
Estabilidad: ≤5%
Energía por pulso: 1mJ
Frecuencia de trabajo: 20-200KHz
Ancho mínimo de código: 0.1mm
Tamaño mínimo de carácter: 0.30mm
Precisión de repetibilidad: ±0.01mm
Área de marcado estándar: 100mm×100mm (opcional 70mm×70mm a 400mm×400mm)
Longitud focal estándar: 188±2mm (desde la base de la cabeza láser hasta el área de foco)
Velocidad lineal nominal: ≥10000mm/s
Tasa de impresión de códigos: ＞700 caracteres/seg
Requisitos de alimentación: AC 220V/50Hz/3A
Consumo total de energía: pico ≤0.5KW, promedio ≤0.25KW
Modo de refrigeración: refrigeración por aire
Nivel de protección: IP54
Longitud del cable: 3m
Tamaño típico de la máquina: haz principal 578mm×96.5mm×124mm; gabinete de control 515mm×220mm×456mm; plataforma elevadora 450mm×450mm×1100mm (personalizable).

Efectos de marcaje láser
Las imágenes de muestra ilustran los resultados típicos de marcado en los materiales listados: marcas permanentes y de alto contraste para códigos, textos, logotipos y números de serie. El aspecto final depende del sustrato, el recubrimiento y los parámetros del proceso; los parámetros se pueden ajustar para profundidad, contraste y velocidad.

Características / especificaciones técnicas

• Longitud de onda del láser: 1064nm
• Potencia: 20W
• Estabilidad: ≤5%
• Energía por pulso: 1mJ
• Frecuencia de trabajo: 20-200KHz
• Ancho mínimo de código: 0.1mm
• Tamaño mínimo de carácter: 0.30mm
• Precisión de repetibilidad: ±0.01mm
• Área de marcado estándar: 100mm×100mm
• Longitud focal estándar: 188±2mm (desde la base de la cabeza láser hasta el área de foco)
• Área de marcado opcional: 70mm×70mm a 400mm×400mm
• Velocidad lineal nominal: ≥10000mm/s
• Impresión de códigos: ＞700 caracteres/seg
• Requisitos de alimentación: AC 220V/50Hz/3A
• Consumo total de energía: pico ≤0.5KW, promedio ≤0.25KW
• Modo de refrigeración: refrigeración por aire
• Nivel de protección: IP54
• Longitud del cable: 3m
• Tamaño de la máquina: haz principal 578mm×96.5mm×124mm; gabinete de control 515mm×220mm×456mm; plataforma elevadora 450mm×450mm×1100mm (personalizable)
