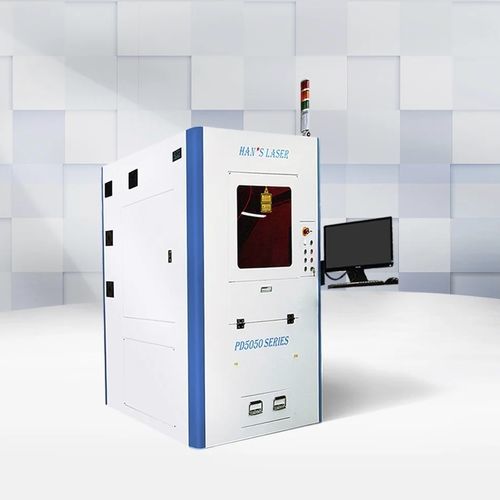

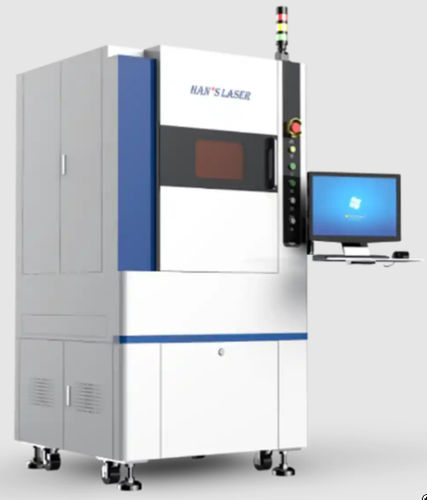

Máquina de corte láser 2D PD5050-HLR-150

láser de fibrade metales no ferrosospara aluminio

Resumen
PD5050-HLR-150 es una máquina de corte por láser de fibra diseñada para el corte 2D de precisión de chapas metálicas. Incorpora un láser de fibra de 150W (1070 nm) y un recorrido X/Y/Z de 500/500/100 mm (el área utilizable X/Y se reduce si se equipa con CCD). Indicada para producción industrial de chapa metálica.

Características principales

• Generador láser de fibra: punto y ranura finos que permiten alta precisión de corte; aproximadamente 30% de conversión fotoeléctrica, consumo reducido, refrigeración por aire (sin necesidad de chiller); larga vida útil y bajo mantenimiento.
• Cabezal de corte y trayectoria óptica: cabezal importado con transmisión por fibra y sellado óptico para minimizar fugas de láser; desmontaje y mantenimiento sencillos; luz roja coaxial para posicionamiento inicial y vista previa; sistema de seguimiento para cortes de calidad en piezas con superficies irregulares.
• Sistema de posicionamiento: posicionamiento CCD de alta precisión (opcional); compensación automática de posicionamiento que proporciona mayor exactitud que el posicionamiento con utillajes habituales.
• Estructura y auxiliares: bancada en fundición para rigidez y estabilidad; eje Y accionado por doble servo de precisión para funcionamiento rápido y preciso; eje Z para elevación rápida y precisa del cabezal; soplado coaxial de alta presión y sistema de extracción por ventilador.
• Control y software: PC industrial con interfaz Windows; admite importación y edición de gráficos; software de corte específico proporcionado por el fabricante.

Aplicaciones
Apto para corte láser de chapas metálicas como acero inoxidable, acero al carbono, aluminio y níquel. No apto para el procesamiento de recipientes que contengan materiales inflamables o explosivos. No recomendado para metales de alta reflectividad (p.ej. cobre, oro, plata) ni para materiales no metálicos (p.ej. plásticos, cuero).

Ficha técnica
Modelo de máquina: PD5050-HLR-150
Longitud de onda láser: 1070 nm
Potencia láser: 150 W
Recorrido X/Y/Z: 500 / 500 / 100 mm (la opción CCD reduce el área utilizable X/Y)
Precisión de posicionamiento repetido X/Y: ±0,02 mm
Precisión de posicionamiento repetido Z: ±0,02 mm
Dimensiones (L×A×H): 1400 × 1400 × 2100 mm (referencia)
Peso de la máquina: aprox. 1600 kg
Suministro eléctrico (fluctuación <±5%): Monofásico 220 V, 50 Hz, 50 A
Potencia total de la máquina: aprox. 5 kW
Humedad relativa: <75%
Temperatura ambiente: 10°C – 30°C

Especificaciones

• Modelo: PD5050-HLR-150
• Longitud de onda: 1070 nm
• Potencia láser: 150 W
• Recorrido de trabajo (X/Y/Z): 500 / 500 / 100 mm (CCD reduce área útil)
• Precisión de posicionamiento (X/Y repetida): ±0,02 mm
• Precisión de posicionamiento (Z repetida): ±0,02 mm
• Dimensiones (L×A×H): 1400 × 1400 × 2100 mm (referencia)
• Peso: ≈1600 kg
• Alimentación eléctrica: Monofásico 220 V, 50 Hz, 50 A
• Potencia instalada: ≈5 kW
• Humedad de funcionamiento: <75%
• Temperatura de funcionamiento: 10°C – 30°C
