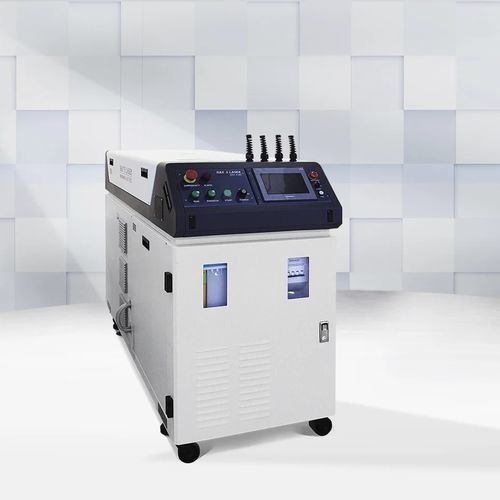

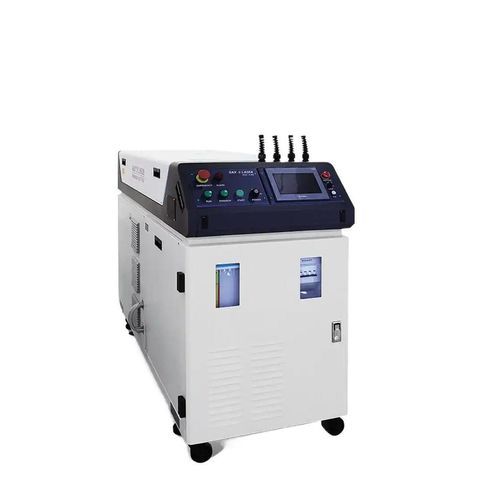

Soldadora para soldaduras por puntos PB80

lásermonofásicaAC

Características

• Alto cociente profundidad/anchura, anchura de soldadura estrecha, zona afectada por calor reducida, baja deformación y elevada velocidad de soldadura
• Cordones lisos que requieren poco o ningún acabado posterior
• Soldaduras sin porosidad; impurezas del material base reducidas/optimizadas; microestructura del cordón refinada; resistencia y tenacidad del cordón iguales o superiores al material base
• Control preciso con punto focal pequeño, posicionamiento de alta precisión e integración sencilla en automatización
• Capaz de soldar determinadas combinaciones de materiales disímiles
• Soporta soldadura por puntos, a tope, solape/estanqueidad y otras configuraciones de juntas
• Punto focal fino y fuerte capacidad de penetración; instalación flexible y operación por control remoto

Aplicaciones
PB80 está diseñado para aplicaciones de soldadura por puntos de baja energía, baja potencia media y alta velocidad. Se recomienda su uso con una mesa de soldadura de escaneo de alta velocidad por galvanómetro para aprovechar las capacidades de soldadura a alta velocidad. Sectores habituales: carcasa y blindaje de teléfonos móviles, soldadura de PCB flexibles en pantallas LCD, componentes ópticos y microelectrónicos, piezas médicas de precisión.

Descripción breve
La fuente láser alimenta una lámpara de xenón pulsada para generar pulsos ópticos que excitan el cristal Nd3+:YAG a través de una cavidad condensadora. Tras la resonancia en la cavidad láser, el sistema emite pulsos láser a 1064 nm. Bajo control PLC o PC industrial, el haz pulsado se expande, refleja o transmite por fibra y se focaliza sobre la pieza a soldar. Frecuencia de pulso, ancho de pulso, forma de onda y movimiento de la mesa son controlables para ajustarse al proceso.

Ficha técnica
Modelo: PB80
Tipo de láser: YAG
Longitud de onda: 1064 nm
Potencia media: 80 W
Potencia pico: 5 kW (9 kW opcional)
Energía máxima del láser: 50 J
Ancho de pulso: ≤50 ms
Frecuencia de pulso: ≤100 Hz
Número de formas de onda: 50 grupos
Número de salidas de fibra: 1 canal estándar, hasta 6 canales
Modo de división de haz: división de energía o división temporal
Diámetro del núcleo de fibra: 0,4 mm
Modo de retroalimentación en bucle cerrado: retroalimentación de potencia láser
Apuntamiento/posicionamiento: guía de luz roja (CCD opcional)
Método de refrigeración: refrigeración por aire integrada
Consumo de la unidad principal: 5 kW
Alimentación: 220 V ±10% / 50 Hz / 25 A
Peso unidad principal: 350 kg
Dimensiones (L×W×H): 1210 × 550 × 1085 mm

Características / Especificaciones técnicas

• Modelo: PB80
• Tipo de láser: YAG
• Longitud de onda: 1064 nm
• Potencia media: 80 W
• Potencia pico: 5 kW (9 kW opcional)
• Energía máxima: 50 J
• Ancho de pulso: ≤50 ms
• Frecuencia de pulso: ≤100 Hz
• Número de formas de onda: 50 grupos
• Salidas de fibra: 1 canal estándar, hasta 6 canales
• Modo de división: división de energía o temporal
• Diámetro núcleo fibra: 0,4 mm
• Retroalimentación en bucle cerrado: retroalimentación de potencia
• Apuntamiento: guía roja (CCD opcional)
• Refrigeración: aire integrado
• Consumo unidad principal: 5 kW
• Alimentación: 220 V ±10% / 50 Hz / 25 A
• Peso: 350 kg
• Dimensiones (L×W×H): 1210 × 550 × 1085 mm
