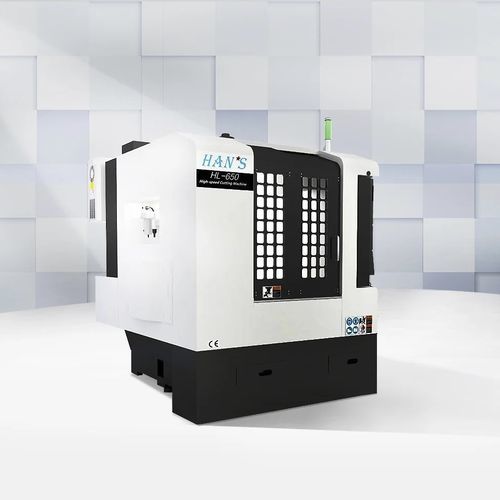

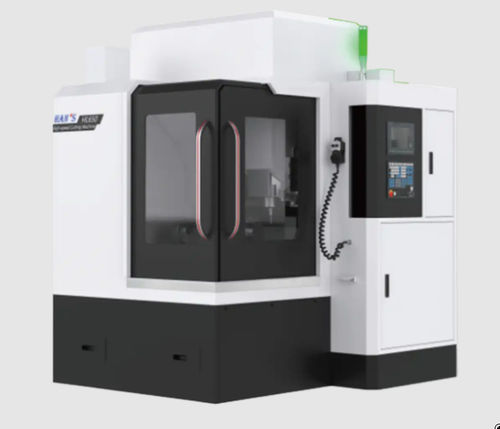

Máquina de grabado de 3 ejes HL650

mecánicade plásticode metal

Descripción general del producto
El HL650 es una máquina de grabado y fresado de precisión diseñada para el mecanizado en alta velocidad de componentes pequeños y medianos destinados a la electrónica, wearables, cubiertas ópticas y piezas metálicas de precisión.

Características clave

• Fundiciones analizadas por elementos finitos e estructura integrada de caja y nervios para incrementar la rigidez de la máquina.
• Husillo motorizado HSK E32 de alta velocidad que proporciona rendimiento estable y bajo desequilibrio dinámico.
• Husillos de bolas con pretensado en dos etapas en los tres ejes para mayor rigidez, menor influencia térmica y estabilidad a largo plazo.
• Ejes soportados en guías para soportar cargas elevadas y ofrecer movimiento rápido y preciso.
• Husillos de bolas de grado molienda importados con tuercas precargadas para mantener la precisión de transmisión durante largo tiempo.
• Estructura de refuerzo por nervios en la cavidad del husillo que asegura soporte estable a alta velocidad.
• Partes móviles totalmente selladas para proteger los mecanismos de contaminantes.
• Filtración de aire con componentes SMC japoneses.
• Sistema de lubricación automático con suministro programado de aceite, engrase por grasa y prevención de goteo para largos intervalos sin mantenimiento.
• Sistema de cambio automático de herramientas para aumentar la eficiencia de mecanizado.

Aplicaciones
Adecuado para el mecanizado de componentes metálicos, paneles PC/acreílico/compuestos, cubiertas de vidrio y zafiro para wearables, smartphones y tablets, joyería, piezas cerámicas y otros componentes pequeños de precisión.

Datos técnicos

• Modelo: HL650
• Recorrido X/Y/Z: 600 / 500 / 250 mm
• Distancia husillo-mesa (estándar): 120–370 mm
• Área de sujeción de la mesa: 600 × 500 mm
• Carga máxima mesa: 300 kg
• Tamaño de ranura en T: 5-18 × 100 mm
• Tipo de accionamiento del husillo: Husillo motorizado (HSK E32)
• Velocidad del husillo: 40 000 rpm
• Par nominal: 2.7 N·m
• Potencia nominal: 6 kW
• Tipo de cambiador de herramientas: HSK-E32
• Capacidad de herramientas: 12 posiciones
• Tipo de cargador: Cargador servo lineal
• Diámetro máximo de herramienta: 80 mm
• Longitud máxima de herramienta: 100 mm
• Peso máximo de herramienta: 0.5 kg
• Velocidad de corte (X/Y/Z): 10 / 10 / 10 m/min
• Avance rápido (X/Y/Z): 15 / 15 / 15 m/min
• Precisión de posicionamiento (X/Y/Z): 0.008 mm
• Repetibilidad (X/Y/Z): 0.005 mm
• Dimensiones máquina (con tanque): 2190 × 1950 × 2400 mm
• Peso máquina: 3500 kg
• Puntos de diseño principales: fundiciones analizadas por elementos finitos, husillos pretensados en dos etapas, ejes soportados por guías, husillos de bolas de precisión importados, partes móviles selladas, filtración SMC, lubricación automática y refuerzo en la cavidad del husillo.
