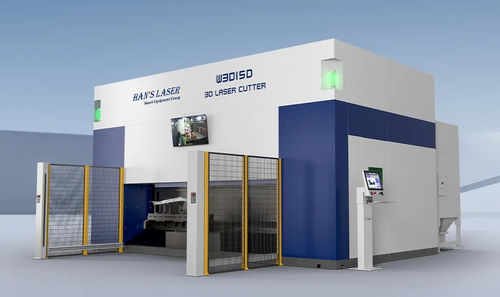

Máquina de corte láser WD Series

para metalde chapaCNC

Visión general
La serie WD es una máquina de corte láser 3D de 5 ejes con estructura de viga de pórtico móvil, diseñada para el corte eficiente de piezas 3D termoformadas (hot-formed). Trabaja aceros de alta resistencia, acero al carbono, acero inoxidable, aleaciones de titanio y aluminio en mesas de gran formato.

Cabezal de corte 3D Han's

• Diseño compacto y ligero con alto rendimiento dinámico.
• Modo anti-colisión en eje A y protección anti-colisión de 360°.
• Anillo deslizante eléctrico estabilizado para mejorar la resistencia a interferencias y la estabilidad de la señal.
• Estructura W-axis altamente sellada y a prueba de polvo para alargar la vida útil de la lente y mejorar la fiabilidad.
• Cables blindados y resistentes a interferencias para estabilidad en movimientos frecuentes.

Amigable con el entorno de trabajo

• Sistema de extracción de gran caudal situado cerca de la protección de la máquina; conducto de extracción recto para minimizar la resistencia.
• Protege componentes de precisión frente a la contaminación y reduce los humos y polvo en el área de trabajo.

Alta estabilidad

• Estructura de fijación con base en U y gran sección transversal para garantizar rigidez y estabilidad de la bancada.
• Estructura optimizada por CAE validada mediante pruebas de frecuencia de vibración, modal y rendimiento estático/dinámico; prueba de funcionamiento continuo de 72 horas.

Muy rápida

• Vigas ligeras con mayor rigidez y resistencia para mejorar la respuesta dinámica de las piezas móviles.
• Placas de sellado alrededor de la cubierta de polvo que protegen los elementos de transmisión contra la contaminación.

Mesa rotativa dúplex

• Intercambio por rotación para operaciones de alta eficiencia.
• Rejilla de seguridad en la zona de descenso de la mesa para protección del operario.
• Equipada con bloque de conexión de aire y conector aeronáutico para asegurar la conexión de las pinzas.

Doble protección de seguridad

• Barandilla de protección y rejilla de seguridad para garantizar la seguridad del personal durante las operaciones de carga/descarga.

Control de bordes

• Corte de esquinas sin rebabas: la potencia del láser sigue el cambio de velocidad para controlar mejor el corte en las esquinas y lograr esquinas casi sin rebabas.

Datos técnicos (muestra)
* Solo de referencia, valores definitivos según documentos técnicos oficiales.

Modelo | Potencia fuente láser | Recorrido X | Recorrido Y | Recorrido Z | Velocidad eje único | Aceleración | Precisión de posicionamiento | Repetibilidad | Eje rotación (C) | Eje oscilación (A) | Sistema CNC | Cabezal de corte | Banco de trabajo | Tiempo intercambio banco
W3015D | 3000W / 4000W / 6000W (opcional) | 3000mm | 1500mm | 650mm | 100 m/min (X hasta 120 m/min) | 1.0g (hasta 1.2g) | ±0,04 mm | 0,03 mm | n*360° | ±135° | Rexroth / Siemens | Han's latest cutting head | Banco rotativo de doble estación | 2,5s
W3122D | 3000W / 4000W / 6000W (opcional) | 3100mm | 2200mm | 650mm | 100 m/min (X hasta 120 m/min) | 1.0g (hasta 1.2g) | ±0,04 mm | 0,03 mm | n*360° | ±135° | Rexroth / Siemens | Han's latest cutting head | Banco rotativo de doble estación | 4,5s
W4025D | 3000W / 4000W / 6000W (opcional) | 4000mm | 2500mm | 650mm | 100 m/min (X hasta 120 m/min) | 1.0g (hasta 1.2g) | ±0,04 mm | 0,03 mm | n*360° | ±135° | Rexroth / Siemens | Han's latest cutting head | Banco rotativo de doble estación | 5,5s

Especificaciones técnicas

• Materiales aplicables: acero de alta resistencia, acero al carbono, acero inoxidable, aleación de titanio, aleación de aluminio, etc.
• Configuración 5 ejes con estructura de pórtico pensada para piezas 3D termoformadas.
• Opciones de potencia láser: 3000W, 4000W, 6000W.
• Modelos y recorridos disponibles: W3015D (3000×1500×650 mm), W3122D (3100×2200×650 mm), W4025D (4000×2500×650 mm).
• Velocidad máxima por eje: 100 m/min (X hasta 120 m/min); aceleración: 1.0g (hasta 1.2g).
• Precisión de posicionamiento: ±0,04 mm; repetibilidad: 0,03 mm.
• Eje de rotación: continuo n*360°; eje de oscilación: ±135°.
• Opciones CNC: sistemas Rexroth o Siemens.
• Cabezal de corte: Han's latest 3D cutting head con W-axis sellado y funciones anti-colisión.
• Banco de trabajo: banco rotativo de doble estación con tiempos de intercambio rápidos (2,5s / 4,5s / 5,5s según modelo).
• Seguridad y medio ambiente: doble protección de seguridad (barandilla y rejilla) y sistema de extracción de gran caudal integrado.
