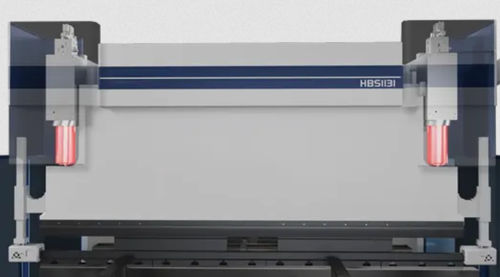

Prensa plegadora hidráulica HBS series

CNCecológicade grandes dimensiones

Resumen
La serie HBS reúne prensas plegadoras hidráulicas CNC diseñadas para ofrecer precisión, repetibilidad y funcionamiento con menor consumo energético. Los sistemas hidráulicos y de control renovados, junto con un depósito de aceite partido en acero inoxidable resistente al aceite, reducen el consumo y mejoran la fiabilidad del sistema.

Características clave

• Cilindro hidráulico — Los cilindros principales a ambos lados emplean válvulas servo hidráulicas electro-mecánicas y reglas codificadoras (grating scales) para formar un control en lazo cerrado, proporcionando retroalimentación precisa para un movimiento exacto del cabezal y alta repetibilidad de posicionamiento.
• Sistema de compensación mecánica bidireccional — El CNC calcula y aplica automáticamente la compensación; la compensación funciona en lazo cerrado para alta precisión. El sistema de crowning mecánico es ajustable en dos direcciones para compensaciones transversales y longitudinales.
• Sistemas de tope trasero — Mecanismo de tope trasero con funciones completas y selección de múltiples topes. Componentes clave (guías, husillos, rodamientos) utilizan piezas de alta calidad para garantizar la exactitud del posicionamiento.
• Regla codificadora de alta precisión — Reglas de alta precisión montadas en placas en C en ambos lados del bastidor minimizan la influencia de la deformación de la estructura en la precisión de plegado y proporcionan retroalimentación de posición en tiempo real al CNC.
• Gran recorrido del cabezal — Recorrido del cabezal hasta 235 mm, altura de cierre hasta 585 mm y garganta de hasta 410 mm (según modelo) para ampliar el rango de trabajo y las opciones de matriz.
• Soporte móvil — Soporte superior ajustable en altura y rotación con posiciones escalonadas para facilitar la manipulación ergonómica y eficiente durante las operaciones de plegado.
• Célula de plegado automática — Integración con robots para agarre, centrado, plegado y paletizado automáticos que permiten producción por lotes continua 24 horas y reducción de mano de obra. Soluciones de células automatizadas personalizadas disponibles.

Imágenes de ejemplo / Aplicaciones
Múltiples imágenes y piezas de ejemplo ilustran resultados típicos de plegado y aplicaciones de la máquina.

Datos técnicos de ejemplo (solo referencia — todos los datos sujetos a la documentación técnica oficial)
Columnas: Fuerza de prensado (kN) | Longitud de plegado (mm) | Ancho entre columnas (mm) | Profundidad de garganta (mm) | Recorrido del cabezal (mm) | Altura del bancada (mm) | Velocidad rápida (mm/min) | Velocidad de trabajo (mm/min) | Velocidad de retorno (mm/min) | Potencia motor principal (kW) | Capacidad del depósito (L) | Dimensiones (L x A x H) mm | Peso máquina (kg)
HBS0615: 600 | 1500 | 1200 | 215 | 350 | 575 | 200 | 20 | 200 | 6 | 80 | 2350 x 1400 x 2330 | 4000
HBS0620: 600 | 2050 | 1700 | 215 | 350 | 575 | 200 | 20 | 200 | 6 | 120 | 2950 x 1400 x 2330 | 4900
HBS0625: 600 | 2550 | 2100 | 215 | 350 | 575 | 200 | 20 | 200 | 6 | 120 | 3450 x 1400 x 2330 | 5950
HBS1131: 1100 | 3100 | 2700 | 235 | 410 | 585 | 220 | 17 | 200 | 10.8 | 200 | 3950 x 1800 x 2650 | 8350
HBS1141: 1100 | 4100 | 3700 | 235 | 410 | 585 | 220 | 17 | 200 | 10.8 | 200 | 4950 x 1800 x 2650 | 9200
HBS1631: 1600 | 3100 | 2700 | 235 | 410 | 585 | 180 | 14 | 180 | 13.2 | 200 | 3970 x 1850 x 2650 | 10500

Especificaciones técnicas

• Nombre de la serie: HBS Series
• Rango de fuerza de prensado (ejemplos): 600 kN, 1100 kN, 1600 kN (dependiendo del modelo)
• Opciones de longitud de plegado: 1500 mm a 4100 mm (dependiendo del modelo)
• Ejemplos de profundidad de garganta: 215 mm o 235 mm
• Recorrido del cabezal: hasta 235 mm (varía según el modelo)
• Altura de cierre: ejemplos 575 mm o 585 mm
• Potencia del motor principal: 6 kW a 13,2 kW según el modelo
• Capacidad del depósito de aceite: 80 L a 200 L según el modelo
• Dimensiones y pesos varían según el modelo — consulte la tabla técnica anterior para valores por modelo
