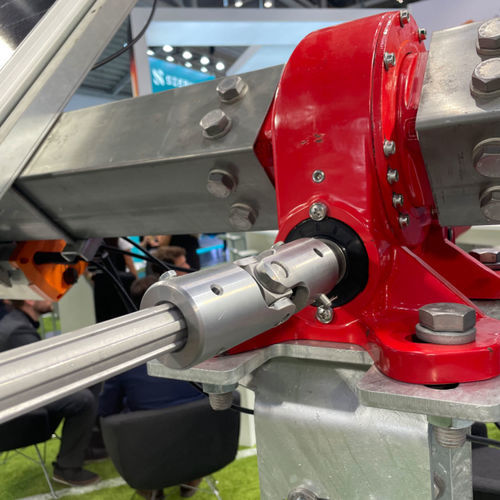

Junta cardán doble Solar tracking universal joints

simplede acerode acero inoxidable

Descripción del producto
El PB-D1 es una articulación universal (acoplamiento universal) de DJJX diseñada para transmitir par entre ejes intencionadamente desalineados. Disponible en múltiples tamaños y materiales, es adecuada para transmisiones industriales con desviaciones de alineación.

Aplicaciones típicas

• Equipos de césped y jardín
• Transportadores y sistemas de manejo de materiales
• Procesamiento de alimentos y sistemas de envasado
• Equipos de impresión
• Máquinas agrícolas

Ventajas clave

• Amplia gama de tamaños para distintos ejes
• Ángulo operativo máximo: 35°
• Velocidad máxima: 1000 rpm
• Disponible en distintos materiales para sección media y buje
• Subcomponentes mecanizados con precisión a partir de barra (sin piezas fundidas ni de metal en polvo) para un rendimiento constante
• Optimización de diseño que mejora el rendimiento y reduce costes
• Fabricación a medida según plano o muestra

Variantes y materiales

• Materiales de la sección media (cubo y pasador): 20Cr, 40Cr, GCr15
• Materiales del buje: 40Cr, acero 45#

Dimensiones (mm)

• PB-D16 — D 16, d (H7) 8, L 61.5, L1 12, L2 20, S (H11) 8, K (JS9) 2, T 9
• PB-D20 — D 20, d (H7) 10, L 74, L1 12.5, L2 22.5, S (H11) 10, K (JS9) 3, T 11.4
• PB-D25 — D 25, d (H7) 12, L 86, L1 13, L2 25, S (H11) 12, K (JS9) 4, T 13.8
• PB-D29 — D 29, d (H7) 14, L 100, L1 18, L2 32.5, S (H11) 14, K (JS9) 5, T 16.3
• PB-D32 — D 32, d (H7) 16, L 107, L1 17.5, L2 34, S (H11) 16, K (JS9) 5, T 18.3
• PB-D35 — D 35, d (H7) 18, L 130, L1 21.5, L2 39, S (H11) -, K (JS9) 6, T 20.8
• PB-D37 — D 37, d (H7) 20, L 134, L1 23, L2 41, S (H11) -, K (JS9) 6, T 22.8
• PB-D40 — D 40, d (H7) 20, L 164, L1 33, L2 54, S (H11) -, K (JS9) 6, T 22.8
• PB-D50 — D 50, d (H7) 25, L 181, L1 28, L2 54, S (H11) -, K (JS9) 8, T 28.3
• PB-D60 — D 60, d (H7) 30, L 262, L1 58, L2 89, S (H11) -, K (JS9) 8, T 33.3

Especificaciones técnicas

• Brand Name: DJJX
• Modelo de producto: PB-D1
• Serie de producto: PB
• Función típica: transmisión de par entre ejes desalineados
• Ángulo máx.: 35°
• Velocidad máx.: 1000 rpm
• Materiales sección media: 20Cr, 40Cr, GCr15
• Materiales buje: 40Cr, acero 45#
• Notas de diseño: subcomponentes mecanizados con precisión; varias tamaños; personalizable según plano o muestra
