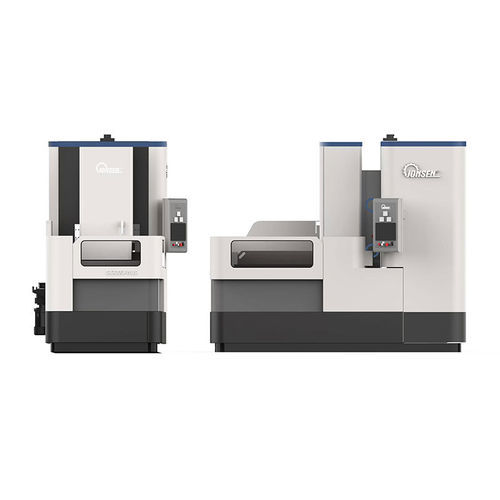

Lijadora de banda ancha SAG1000

estacionariaeléctricade velocidad variable

Resumen del producto
Combina el rectificado en frío con banda abrasiva ancha de alta eficiencia y las características de precisión de las rectificadoras tradicionales para un mecanizado de superficie de alto rendimiento y precisión.

• La serie SAG está desarrollada para el rectificado de superficie de alta eficiencia y precisión en cinco categorías de materiales: DUROS, FINOS, FRÁGILES, BLANDOS, ADHERENTES. Ejemplos: sustratos cerámicos, carburo de silicio, cuarzo, cristal, carbono-cerámico, materiales semiconductores, titanio, circonio, materiales magnéticos, etc.
• La serie SAG ofrece un rendimiento significativamente mayor que las rectificadoras de muela tradicionales manteniendo una precisión comparable.
• El rectificado en frío y de baja concentración de tensiones controla la deformación y el astillado de bordes para mejorar el rendimiento, incrementar la productividad y reducir el rechazo. Precisión plana < 5 µm y rugosidad superficial < 0,4 µm.

Rectificadora de superficie con banda abrasiva ancha y mesa rotativa - serie SAG

• Cabezal de banda abrasiva ancha de alta precisión combinado con una mesa rotativa hidrostática para un rectificado en frío eficiente y de alta precisión.
• Lecho de máquina en fundición HT300, optimizado por FEA y sometido a tratamientos de recocido/envejecimiento para alta estabilidad.
• Mesa rotativa hidrostática de alta rigidez con rigidez estática de 400 kg/µm — sin desgaste y estable.
• Guías lineales heavy-duty de grado CP y husillos de bolas de precisión en toda la máquina para garantizar la precisión rotacional y de posicionamiento.
• Software operativo propio con interfaz ergonómica que permite alta automatización y mínima intervención del operario.
• Reemplazo rápido de la banda abrasiva y cambio rápido entre tipos y granos para cambios de producción ágiles.

Mesa rotativa hidrostática
Alta rigidez, alta precisión y gran capacidad de carga; precisión plana < 5 µm para asegurar un rendimiento de procesado consistente.

Cabezal de banda abrasiva ancha de alta precisión
Equipado con un husillo de rectificado de alta rigidez y precisión con excentricidad inferior a 1 µm. Velocidad lineal de la banda hasta 60 m/s con control de velocidad variable (VFD). Cambio y ajuste de banda en menos de un minuto para un rectificado en frío eficiente y estable.

Sistema de medición en proceso
Sistema opcional de medición láser en proceso de alta precisión integrado con software algorítmico propio y control en bucle cerrado para habilitar una operación automatizada con mínima intervención humana.

Ficha técnica

• Diámetro mesa rotativa: 1000 mm
• Capacidad de carga mesa rotativa: 500 kg
• Velocidad mesa rotativa: 20–60 rpm
• Espesor máximo de la pieza: 160 mm
• Velocidad máxima del husillo: 4500 rpm
• Tamaño banda abrasiva ancha: 300 x 2620 mm
• Dimensiones (LxAxH): 1500 x 3000 x 2800 mm
• Peso máquina: 8000 kg
• Rigidez estática mesa hidrostática: 400 kg/µm
• Velocidad lineal de la banda (máx): 60 m/s (ajustable VFD)

Configuración estándar / Configuración opcional

• Estándar: plato rotativo electromagnético / Opcional: plato rotativo de vacío
• Estándar: unidad de filtración tipo papel / Opcional: separador magnético de refrigerante y depósito
• Estándar: herramienta para acondicionar la banda abrasiva / Opcional: colector de niebla
• Estándar: luz de trabajo / Opcional: sistema de medición en proceso
• Estándar: caja de herramientas con herramientas necesarias / Opcional: soporte de instalación para banda abrasiva ancha

Especificaciones técnicas

• Modelo: SAG1000
• Diámetro mesa rotativa: 1000 mm
• Capacidad de carga mesa rotativa: 500 kg
• Velocidad mesa rotativa: 20–60 rpm
• Espesor máximo de la pieza: 160 mm
• Velocidad máxima del husillo: 4500 rpm
• Tamaño banda abrasiva ancha: 300 x 2620 mm
• Dimensiones (LxAxH): 1500 x 3000 x 2800 mm
• Peso máquina: 8000 kg
• Rigidez estática mesa hidrostática: 400 kg/µm
• Velocidad lineal de la banda (máx): 60 m/s (ajustable VFD)
