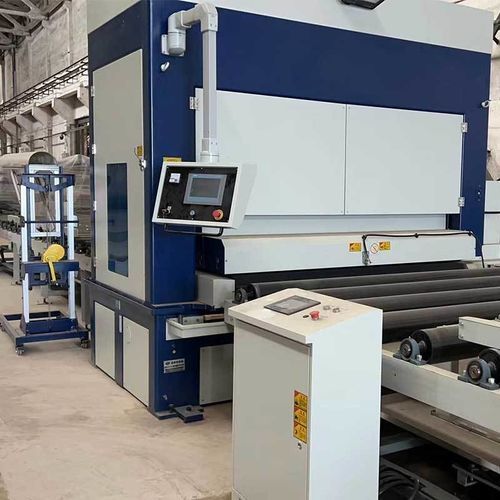

Máquina lijadora-pulidora de placas SG2050-WJS

para piezas planasde aluminiode acero inoxidable

Descripción general del producto
El SG2050-WJS está diseñado para el rectificado de precisión hasta un espesor definido y el pulido de chapas completas o piezas de gran tamaño. Procesa metales como titanio, molibdeno, aluminio, acero inoxidable y acero al carbono, controlando la rugosidad superficial mediante operación con bandas abrasivas en húmedo.

Principio de funcionamiento
La máquina utiliza un pórtico con mesa de trabajo reciprocante donde la pieza se sujeta firmemente. Toda la mesa se desplaza hacia adelante y hacia atrás para que la pieza pase por varias estaciones de trabajo. El movimiento de la mesa se acciona mediante guías lineales y husillos de bolas para garantizar alta precisión. La velocidad de avance es regulable entre 2 y 9 m/min.

Puntos destacados

• Cabezales de banda abrasiva ancha con estructura de pórtico (1–4 estaciones) y elevación vertical servoaccionada individual para posicionamiento preciso y adaptación al espesor.
• Operación en húmedo con fluido de corte reciclado; boquillas de pulverización de alta presión y cuchillas de aire en la salida para eliminar polvo metálico adherido y mejorar la limpieza de la superficie.
• Unidad de filtrado automático del fluido de corte integrada para reciclaje continuo y menor mantenimiento.

Configuración opcional
Zona de vacío húmedo parcial o total en la mesa de trabajo para necesidades específicas de sujeción o manipulación.

Ficha técnica
Ancho máximo de trabajo: 1000 mm / 1300 mm / 1600 mm / 1900 mm
Longitud mínima de trabajo: 200 mm
Espesor máximo de trabajo: 100 mm
Longitud máxima de trabajo: 3000 mm
Velocidad de avance de la mesa: 2–9 m/min
Precisión de trabajo: ±0,03 mm
N.º de estaciones de trabajo: 1–4
Potencia total: 300 kW
Peso de la máquina: 20000 kgs
Dimensiones de la máquina: 13500 x 4200 x 2300 mm

Especificaciones técnicas

• Modelo: SG2050-WJS
• Modo de trabajo: Pórtico reciprocante con pieza sujeta
• Componentes de transmisión: Guía lineal y husillo de bolas para la mesa de trabajo
• Rango de velocidad de avance: 2–9 m/min (ajustable)
• Posicionamiento / precisión: ±0,03 mm
• Cabezales abrasivos: 1 a 4 cabezales de banda amplia con elevación servomotorizada individual
• Operación: Procesado en húmedo con fluido de corte reciclado; incluye boquillas de alta presión y cuchillas de aire para limpieza
• Filtrado: Unidad automática de filtración del fluido de corte
• Opcional: Zona de vacío húmedo parcial o total en la mesa de trabajo
• Materiales adecuados: Titanio, molibdeno, aluminio, acero inoxidable, acero al carbono
• Eléctrico / potencia: Potencia instalada total ~300 kW
• Dimensiones y peso: 13500 x 4200 x 2300 mm; aprox. 20000 kgs
