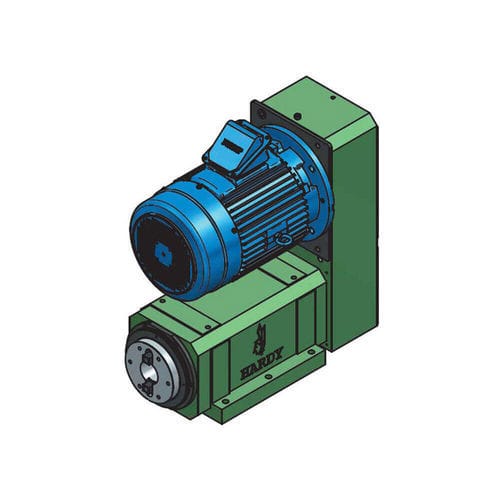

Cabezal de mandrinado de precisión S150

para mecanizados pesadospara trabajo del metal

Descripción general
La carcasa del husillo S150 es una fundición FC30, mecanizada con precisión mediante taladrado y rectificado. El eje del husillo está fabricado en acero aleado y sometido a tratamiento térmico por alta frecuencia. Se montan rodamientos de precisión SKF (Alemania), NSK (Japón) y TPI Taiwán para mantener la precisión de la cara del husillo en 0,002 mm o menos. La velocidad máxima del husillo es 1800 RPM, adecuada para montaje en mesas servo CNC o mesas de avance hidráulicas para aplicaciones de mecanizado exigentes.

Características

• Motor estándar AC trifásico 15 kW incluido; opcional hasta 45 kW
• Transmisión por correa en configuración de velocidad fija con correa dentada
• Conicidad del husillo NT50 disponible
• Opción para accionamiento servo con velocidad variable
• Grado de protección del motor de inducción AC: IP54
• Motor con caja de engranajes disponible a petición

Planos / Imágenes adicionales
Los dibujos dimensionales y de especificaciones se proporcionan como imágenes de alta resolución en la documentación del producto (dibujos técnicos disponibles en la sección de especificaciones del producto).

Especificaciones técnicas

• Modelo: S150
• Material de la carcasa del husillo: fundición FC30, mecanizada, taladrada y rectificada
• Material del husillo: acero aleado con tratamiento térmico por alta frecuencia
• Rodamientos: SKF (Alemania), NSK (Japón), TPI Taiwán
• Precisión de la cara del husillo: 0,002 mm o menos
• Velocidad máxima del husillo: 1800 RPM
• Motor estándar: AC trifásico 15 kW (opcional hasta 45 kW)
• Tipo de transmisión: por correa con correa dentada (velocidad fija); opción para servo con velocidad variable
• Conicidad del husillo: NT50 disponible
• Protección del motor: IP54
• Motor con reductora: disponible a petición
