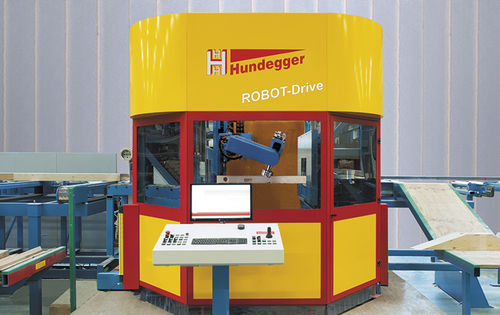

Centro de mecanizado de 3 ejes ROBOT-Drive series

universalpara maderade alta precisión

Resumen

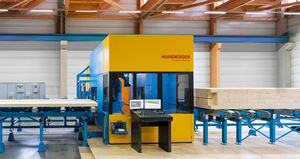

La ROBOT-Drive es una centradora de ensamblaje que combina un grupo ROBOT patentado de 6 ejes con un dispositivo superior de sierra/ranurado/marcado a 5 ejes para permitir el mecanizado de las seis caras en una sola pasada. Su diseño modular la hace configurable y retroajustable para tareas específicas de construcción en madera y distintos ritmos de producción.

Características principales

• Grupo ROBOT patentado de 6 ejes que permite mecanizado en 6 caras sin girar la pieza
• Dispositivo superior de 5 ejes (sierra/ranura/marcado) para aumentar el rendimiento
• Cambiador de herramientas con capacidad para hasta 24 herramientas
• Diseño modular para adaptación y retrofitting in situ
• Opciones funcionales: unidades de taladrado, cortadora de ranuras, sistema de etiquetado e impresora, cinta para piezas cortas, lubricación central, pantalla de salida
• Paquete de mejora de prestaciones (RD) disponible

Variantes básicas

• ROBOT-Drive 450 — rango 20 x 60 a 300 x 450 mm: máquina base para carpintería
• ROBOT-Drive 650 — rango 20 x 60 a 300 x 650 mm: para secciones mayores
• ROBOT-Drive 1300 — rango 20 x 60 a 300 x 1.300 mm: para vigas laminadas y CLT

Ventajas destacadas

• Tecnología de 6 ejes = mecanizado de 6 caras en una sola pasada
• Uso de hasta 24 herramientas para máxima flexibilidad
• Dispositivo combinado de 5 ejes para incrementar el rendimiento
• Secciones procesables desde 20 x 60 mm hasta 300 x 1.300 mm según variante
• Personalizable y susceptible de actualizaciones posteriores

Unidades y opciones

• Husillo ROBOT estándar: 12 kW, velocidad variable 0–12.000 rpm
• Husillo opcional de alto rendimiento refrigerado por agua: 29 kW, hasta 15.000 rpm
• Dispositivo superior 5 ejes (sierra/ranurado/marcado): 13 kW
• Opciones adicionales: unidades de taladro, ranuradora, sistema de rotulación e impresora, cinta transportadora para piezas cortas, lubricación central, pantalla adicional

Automatización y manejo de material
La ROBOT-Drive soporta alimentación automática con cadenas de láminas de acero inoxidable con buffer, que permiten colocar varias piezas para su alimentación automática. Se puede montar una mesa elevadora hidráulica en la entrada para alimentación continua y nivelada. Las piezas acabadas se empujan hacia puntos de salida con recubrimiento plástico y placas guía; elementos de cadena ayudan al transporte de piezas pesadas. Los puntos de salida pueden sustituirse por un transportador transversal.
Los virutas y residuos se recogen en un canal de eliminación y se empujan hacia fuera mediante un empujador transversal integrado; existen opciones para alimentarlos a una astilladora o transportador inclinado y para separar recortes y virutas. La máquina puede instalarse sobre losa de hormigón o con el sistema de eliminación en foso bajo la zona de trabajo para reducir la altura de manipulación.

Software
CAMBIUM® 3D de Hundegger es la plataforma integrada para la programación y preparación de trabajos. CAMBIUM ofrece interfaz orientada a la madera, cálculos automatizados, informes claros e interfaces IT estándar, actuando como plataforma común para máquinas y sistemas Hundegger.

Ejemplos de mecanizado y capacidades
La ROBOT-Drive realiza recortados, ranurados, taladrado, fresado, ranurado y marcado con alta precisión y calidad superficial hasta calidad visual. Operaciones habituales (sierras, ranuras, taladros, ensamblajes en cola de milano, etc.) se ejecutan en una sola pasada sin girar la pieza.

Características / especificaciones técnicas

• Modelo: ROBOT-Drive (variantes 450, 650, 1300)
• Rango de secciones: desde 20 x 60 mm hasta 300 x 1.300 mm (según variante)
• Husillo ROBOT estándar: 12 kW, 0–12.000 rpm
• Husillo opcional de alto rendimiento: 29 kW refrigerado por agua, hasta 15.000 rpm
• Dispositivo superior 5 ejes: 13 kW
• Robot 6 ejes con cambiador de herramientas: hasta 24 herramientas
• Mecanizado: 6 caras en una sola pasada (sin volteo)
• Diseño modular: unidades y opciones añadibles
• Opciones de automatización: alimentación automática, mesa elevadora hidráulica, sistemas de salida y eliminación de virutas
• Opciones de rendimiento: cinta para piezas cortas, lubricación central, pantallas adicionales, paquete RD
• Software: CAMBIUM® 3D (Hundegger)
