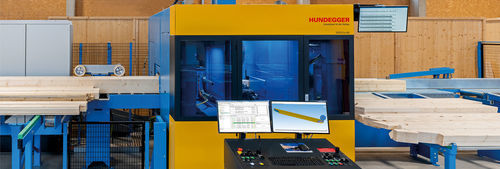

Máquina de corte de hoja rotativa SPEED-Cut 480

para maderade panelescon software de configuración

Resumen
La SPEED-Cut 480 es una máquina de corte compacta y de alto rendimiento de 5 ejes, diseñada para procesar elementos de madera de forma rápida y precisa sin medir, marcar ni preparar. Su grupo de sierra flexible permite cortes en cualquier ángulo e inclinación. Se ofrece desde una máquina básica 5 ejes hasta centros de mecanizado CNC completos, según las necesidades del cliente.

Materiales y secciones
Apta para: estructura de madera, cerchas, KVH, glulam, I-joist, LVL y componentes macizos. Rango de secciones de 20 x 40 mm a 240 x 480 mm; longitudes según configuración.

Sistema modular flexible
El diseño modular permite ampliar la máquina básica con unidades adicionales: taladrado, fresado, ranurado, rotulado, etiquetado, corte transversal y más. El grupo de sierra realiza numerosas operaciones además del corte en longitud.

Mecanizado 5 ejes
La unidad de 5 ejes incorpora un accionamiento potente y de velocidad variable continua para desbarbado, ranurado, fresado y taladrado. La hoja sin brida puede girar 360° e inclinarse hasta 90°, permitiendo cortes de alero, muescas y mecanizados bajo apoyo.

Aspectos destacados
Dos sistemas de transporte independientes posicionan y manejan las piezas para un manejo rápido y preciso con tiempos de proceso reducidos y sin cambio de utillaje. La máquina procesa piezas individuales o apiladas y puede cortar restos para leña. Virutas y desechos se evacúan por un canal y una cinta integrada.

Unidades principales y opciones

• Unidad de sierra 5 ejes (estándar)
• Fresadora revólver (universal) — hasta 4 herramientas para espigas, mortajas, perforaciones, uniones, entalladuras ocultas
• Transportador de recogida para piezas pequeñas que separa las piezas cortas de los recortes
• Combinación de fresadora revólver y unidad de sierra 5 ejes para ampliar capacidades
• Varias opciones modulares adicionales disponibles

Automatización
Opciones de automatización: alimentación automática, mesa elevadora hidráulica para paquetes de madera, transportador transversal de entrada para almacenamiento intermedio, transportador de salida para piezas terminadas y cinta de expulsión integrada para virutas y residuos. Conexión a sistemas de alimentación y almacenamiento para flujos de producción automatizados.

Software CAMBIUM
CAMBIUM® es la plataforma de software 3D para preparación de trabajos, optimización e interfaz con la máquina. Proporciona entrada de datos adaptada a la construcción en madera, cálculos automáticos, actualizaciones continuas e interfaces IT estándar para preparación en oficina o en máquina.

Beneficios

• Procesamiento de madera de cualquier longitud
• Alimentación manual o automática
• Descarga automática de piezas
• Interfaz de datos para integración
• Concepto modular ampliable

Ventajas de CAMBIUM

• Una única plataforma de software para preparación y control
• Mapeo del proceso productivo completo
• Cálculos y optimización automatizados
• Informes personalizables y claros
• Interfaces IT estándar y conexión a sistemas de alimentación/almacenamiento

Especificaciones técnicas

• Modelo: SPEED-Cut 480 (máquina de corte 5 ejes)
• Rango de secciones: 20 x 40 mm a 240 x 480 mm
• Materiales: estructura de madera, cerchas, KVH, glulam, I-joist, LVL, madera maciza
• Unidad 5 ejes: rotación 360°, pivote 90°, hoja sin brida
• Funciones 5 ejes: desbarbado, ranurado, fresado, taladrado
• Fresadora revólver: hasta 4 herramientas para tenones, mortajas y uniones
• Transportadores: dos sistemas independientes para posicionamiento preciso
• Procesamiento en pila: manejo y mecanizado de piezas apiladas sin cambio de utillaje
• Gestión de residuos: canal de desecho + cinta de salida integrada
• Opciones de automatización: alimentación automática, mesa elevadora, transportador de salida
• Ejemplo de espacio requerido: 21 m con 8 m de longitud de madera en entrada/salida
• Software: CAMBIUM® (software de producción 3D)
