- Reductor armónico
- Harmonic Drive LLC

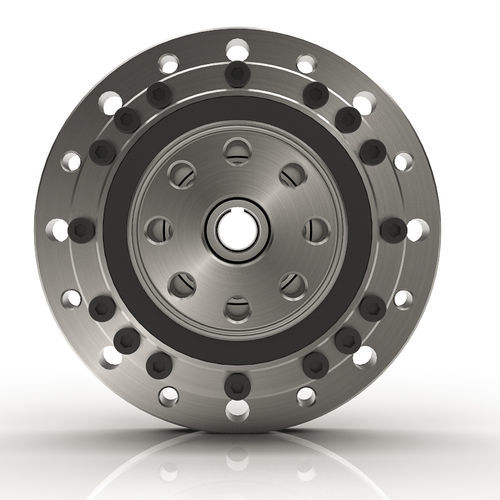

Reductor armónico CSG-2UH5 - 10 Nm10 - 20 Nm20 - 50 Nm
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- armónico
- Par
- 5 - 10 Nm, 10 - 20 Nm, 20 - 50 Nm, 100 - 200 Nm, 50 - 100 Nm, 200 - 500 Nm, 2 - 5 kNm, 1 - 2 kNm, 500 - 1000 Nm, 5 - 10 kNm
- Rendimiento
- de alto rendimiento, de precisión, de alto par, sin contragolpe
- Aplicaciones
- para aplicaciones industriales, para robots, para aplicaciones médicas, para automatismo
- Otras características
- compacto
- Velocidad de rotación
1.900 rpm, 2.200 rpm, 3.000 rpm, 3.500 rpm
(11.938,05 rad.min-1, 13.823,01 rad.min-1, 18.849,56 rad.min-1, 21.991,15 rad.min-1)- Relación de reducción
50 unit, 80 unit, 100 unit, 120 unit, 160 unit
Descripción
El CSG-2UH es un conjunto de engranajes de componentes alojados de alto par combinado con un rodamiento de salida de rodillos cruzados de precisión y una brida. Es una solución de reductor muy compacta, robusta y fácil de usar. El CSG-2UH está disponible en 10 tamaños con relaciones de 30:1 a 160:1. Si su aplicación no requiere un par elevado, el reductor de par estándar CSF-2UH es una excelente alternativa. También existe una versión ligera, CSG-2UH-LW para aplicaciones en las que el peso es un factor crítico.
Características principales:
Juego cero
Par máximo: 23Nm a 3419Nm
Precisión <1 arco-min
Relaciones de reducción de 30:1 a 160:1
Alta rigidez torsional
Alto rendimiento
Funcionamiento suave
Robusto rodamiento de salida de rodillos cruzados
Brida de salida para montaje directo de la carga
---
