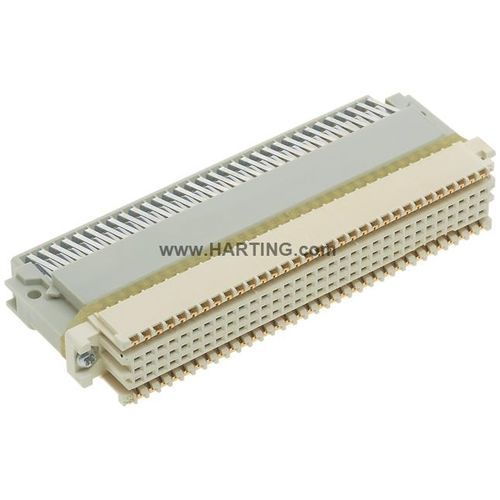

Conector de datos har-bus® 64

VME64xPCBUSB

Categoría Conectores Elemento Conector hembra Descripción del contacto En ángulo Características sin plomo Método de terminación Terminación por soldadura en ola Tipo de conexión Tarjeta alargadora Número de contactos 160 Configuración de contactos Filas a, b, c, d y z, posiciones 1, 2, ... , 31, 32 Fijación de la placa de circuito impreso Con brida de fijación Filas de contactos 5 Distancia entre contactos (lado de terminación) 2.54 mm Distancia entre contactos (lado de conexión) 2.54 mm Corriente nominal 1 A Corriente nominal Corriente nominal medida a 20 °C, ver curva de reducción para más detalles Distancia de separación 0,6 mm entre 2 filas (a, b, c) 0,6 mm entre 2 filas (d, z) 0,8 mm entre 2 contactos de una fila (a, b, c) 0,8 mm entre 2 contactos en una fila (d, z) Distancia de fuga 0,6 mm entre 2 filas (a, b, c) 0,6 mm entre 2 filas (d, z) 0,8 mm entre 2 contactos en una fila (a, b, c) 0,8 mm entre 2 contactos de una fila (d, z) Resistencia de aislamiento >1010 Ω Resistencia de los contactos ≤20 mΩ para las filas a, b, c ≤30 mΩ para las filas d, z Temperatura límite -55 ... +125 °C Fuerza de inserción y de extracción ≤ 160 N Nivel de prestaciones 1 según IEC 61076-4-113 Ciclos de acoplamiento ≥ 500 Tensión de ensayo U r.m.s. 1 kV Grupo de aislamiento IIIa (175 ≤ CTI < 400) Conexión en caliente No Material (inserto) Resina termoplástica (PBT) Polímero de cristal líquido (LCP) FR4 Color (inserto) RAL 7032 (gris guijarro) Material (contactos) Aleación de cobre Superficie (contactos) Metal noble sobre Ni Lado de contacto Sn sobre Ni Lado de terminación Clase de inflamabilidad del material según UL 94 V-0 RoHS conforme Estado ELV conforme China RoHS e Sustancias del anexo XVII de REACH No contenidas REACH ANEXO XIV sustancias No contenidas REACH Sustancias SVHC No contenidas Sustancias de la Proposición 65 de California Sí
