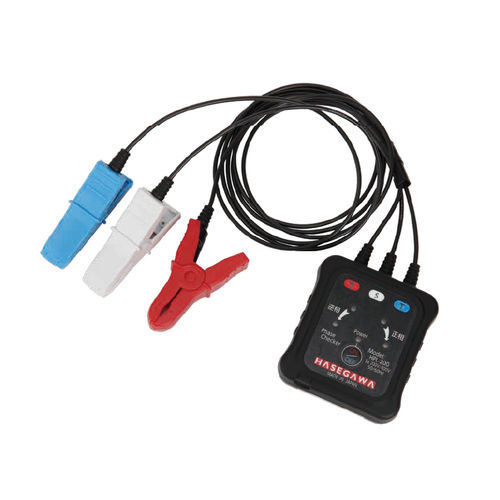

Comprobador de fase HPL-200

de aislamientode tensiónpara cable

Resumen

• Unidad única para comprobaciones en fase y en distinta fase en sistemas trifásicos de baja tensión.

Funciones principales

• Función de visualización de conductor energizado: diferencia el estado de carga (tensión a tierra ≥ 80 V) e indica fallo de conexión de la pinza.
• Comprobación sin contacto: verificación de la secuencia de fases y comprobación en fase/distinta fase desde arriba de cables aislados sin retirar la aislación.
• Rango de conductores aplicable: 2 mm²–100 mm² (diámetro exterior acabado ø2,8 mm–22 mm).
• Imán trasero para permitir comprobaciones manos libres.

Método de conexión
Se proporcionan instrucciones y guías para el uso correcto al realizar comprobaciones por pinza y sin contacto, garantizando una identificación de fase fiable.

Ejemplos de indicaciones
Indicaciones ilustrativas muestran cómo se visualizan la fase, el estado en fase/distinta fase y la detección de conductor energizado durante la inspección para facilitar la verificación y el diagnóstico.

Eléctrico
Tipo: AC
Rango de tensión: 80–600 V (trifásico)

Especificaciones técnicas

• Modelo: HPL-200
• Aplicación: Comprobador de fase de baja tensión para sistemas trifásicos
• Rango de medida de tensión: 80–600 V (trifásico)
• Detección: Visualización de conductor energizado (detecta tensión a tierra ≥ 80 V) e indicación de fallo de conexión de la pinza
• Modos: Verificación sin contacto de la secuencia de fases y comprobación en fase/distinta fase
• Conexión: Tipo pinza para cables aislados con opción de comprobación sin contacto desde arriba de los cables aislados
• Sección del conductor aplicable: 2 mm²–100 mm²
• Diámetro exterior acabado aplicable: ø2,8 mm–22 mm
• Soporte manos libres: Imán trasero para comprobación manos libres
• Indicadores: Indicaciones visuales para fase, secuencia y estado de conductor energizado
