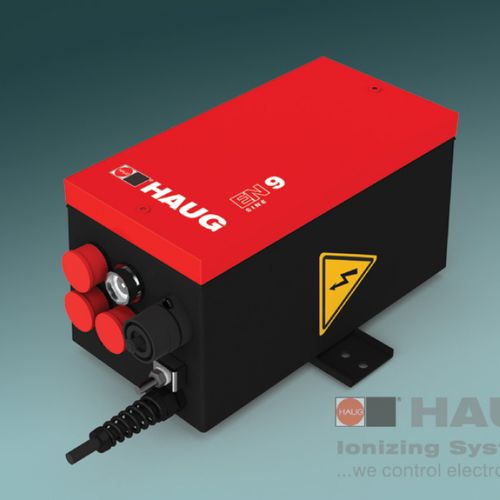

Alimentación eléctrica chasis cerrado EN 9 SINE

AC/ACde modulación de ancho de impulsode alta tensión

La fuente de alimentación de descarga EN 9 Sine suministra energía a las unidades de ionización HAUG. Una instalación de monitoreo funcional reporta estados de operación no permitidos en el sistema de ionización, tales como cortocircuito y formación de chispas o sobrecarga térmica. El EN 9 Sine puede ser pulsado y suministra una señal de monitorización de la salida de alta tensión. PRINCIPIO DE FUNCIONAMIENTO El EN 9 Sine proporciona una alta tensión de 7-8 kV AC y suministra unidades de ionización HAUG con una longitud de conexión de 18 m máx. (incl. cable de alta tensión). La hembrilla de señalización K1 suministra una señal de monitorización lineal de la salida de alta tensión para fines de notificación y control. Con una tensión alta de salida de 7 kV AC, por ejemplo, la señal de monitorización tiene un nivel de tensión de 7 VDC. Además, la alta tensión de salida del EN 9 Sine puede ser pulsada a través de la hembrilla de señalización K1. Esto significa que el proceso de ionización de las unidades de ionización conectadas puede activarse y desactivarse desde un pupitre de control o una unidad de control de la máquina. Esto permite que el sistema de ionización funcione muy eficientemente con respecto a la entrada de energía. El control de funcionamiento de la EN 9 Sine controla permanentemente la alta tensión de salida de los componentes del sistema de ionización, desde la fuente de alimentación de descarga, pasando por las líneas de alta tensión, hasta las unidades de ionización conectadas. En caso de cortocircuito o formación de chispas en el sistema de ionización, p. ej. debido a un defecto de aislamiento, el EN 9 Sine desconectará la salida de alta tensión e informará del fallo a través de una lámpara de señalización. La señal de control de la salida de alta tensión cae a 0 V.
