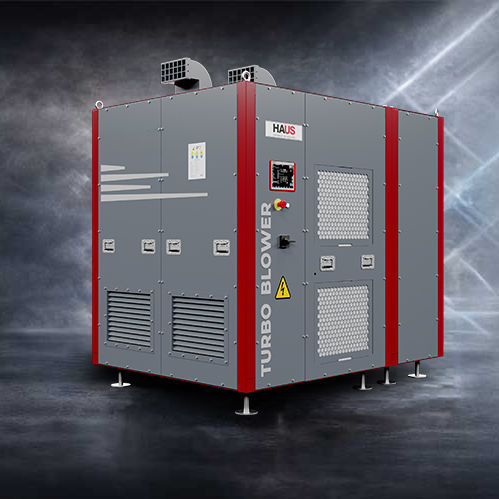

Turbosoplador de aire ILP081

de rotorcentrífugapara el tratamiento de aguas residuales

Resumen
El soplante turbo con rodamiento magnético utiliza rodamientos magnéticos activos (radiales y axiales) gestionados por un controlador electrónico que distribuye la potencia, adquiere datos del campo y almacena los ajustes geométricos. Los cojinetes auxiliares proporcionan una posición de reposo segura en caso de fallo.
El campo electromagnético mantiene el eje y el impulsor en posición sin contacto, permitiendo una rotación sin fricción y minimizando el desgaste mecánico.
El posicionamiento preciso del eje reduce la holgura de aire entre el impulsor y la carcasa, disminuyendo las pérdidas de presión e incrementando la eficiencia del compresor.
El consumo energético del sistema de posicionamiento es típicamente inferior a 400 W, lo que hace a los rodamientos magnéticos competitivos frente a soluciones convencionales.
El controlador registra la geometría y restaura la posición correcta del rotor en cada arranque. El diseño sin contacto permite operación libre de mantenimiento y ciclos de arranque/parada ilimitados.
Es posible aplicar amortiguación electrónica para reducir las vibraciones rotacionales y permitir el paso suave por las velocidades críticas. La capacidad de carga es independiente de la velocidad de giro.
La eliminación de transmisiones mecánicas, juntas y cajas de engranajes da como resultado un paquete totalmente sin contacto y libre de aceite.
Los sistemas HAUS Turbo Blower se utilizan habitualmente en la aireación de plantas de tratamiento de aguas residuales y en procesos industriales que requieren aireación, fiabilidad, eficiencia energética y bajo ruido.
Los soplantes con rodamientos magnéticos permiten hasta un 40 % de ahorro energético frente a sistemas convencionales optimizando caudal y potencia según la demanda de oxígeno del proceso.

Características técnicas y ventajas

• Amplio rango de capacidad entre modelos
• Bajo nivel de ruido
• Sistemas de control avanzados para optimización
• Monitorización remota e integración con automatización

Beneficios de diseño y operación

• Diseño sin contacto y libre de aceite — sin transmisiones, juntas ni cajas de engranajes
• Baja necesidad de mantenimiento y menores costes operativos
• Dimensiones compactas para instalación flexible en espacios reducidos
• Mejora de la eficiencia energética con rápida amortización

Modelos y especificaciones técnicas
ILP081 / ELP081
DIMENSIONES (L*W, H): 2240x1680, H2200 mm
PESO: 2100 kg
PRESIÓN MÁX SALIDA: 800 mbar
POTENCIA EJE MOTOR: 170 kW
POTENCIA MÁX PAQUETE: 200 kW
FLUJO MÍN: 3.000 m³/h
FLUJO MÁX: 9.000 m³/h

ILP083 / ELP083
DIMENSIONES (L*W, H): 1530x1680, H2200 mm
PESO: 1800 kg
PRESIÓN MÁX SALIDA: 800 mbar
POTENCIA EJE MOTOR: 200 kW
POTENCIA MÁX PAQUETE: 200 kW
FLUJO MÍN: 3.000 m³/h
FLUJO MÁX: 9.500 m³/h

ILP085 / ELP085
DIMENSIONES (L*W, H): 2480x1680, H2200 mm
PESO: 2600 kg
PRESIÓN MÁX SALIDA: 800 mbar
POTENCIA EJE MOTOR: 250 kW
POTENCIA MÁX PAQUETE: 300 kW
FLUJO MÍN: 4.800 m³/h
FLUJO MÁX: 13.500 m³/h

ILP087 / ELP087
DIMENSIONES (L*W, H): 2480x1680, H2200 mm
PESO: 3000 kg
PRESIÓN MÁX SALIDA: 800 mbar
POTENCIA EJE MOTOR: 350 kW
POTENCIA MÁX PAQUETE: 400 kW
FLUJO MÍN: 5.750 m³/h
FLUJO MÁX: 17.300 m³/h

IMP125 / EMP125 (M Series)
DIMENSIONES (L*W, H): 2480x1680, H2200 mm
PESO: 2600 kg
PRESIÓN MÁX SALIDA: 1200 mbar
POTENCIA EJE MOTOR: 250 kW
POTENCIA MÁX PAQUETE: 300 kW
FLUJO MÍN: 4.200 m³/h
FLUJO MÁX: 12.000 m³/h

IMP123 / EMP123 (M Series)
DIMENSIONES (L*W, H): 1530x1680, H2200 mm
PESO: 1800 kg
PRESIÓN MÁX SALIDA: 1200 mbar
POTENCIA EJE MOTOR: 200 kW
POTENCIA MÁX PAQUETE: 220 kW
FLUJO MÍN: 2.800 m³/h
FLUJO MÁX: 8.500 m³/h

IMP121 / EMP121 (M Series)
DIMENSIONES (L*W, H): 2240x1680, H2200 mm
PESO: 2100 kg
PRESIÓN MÁX SALIDA: 1200 mbar
POTENCIA EJE MOTOR: 170 kW
POTENCIA MÁX PAQUETE: 200 kW
FLUJO MÍN: 2.800 m³/h
FLUJO MÁX: 8.000 m³/h

IHP167 / EHP167 (H Series)
DIMENSIONES (L*W, H): 2480x1680, H2200 mm
PESO: 3050 kg
PRESIÓN MÁX SALIDA: 1600 mbar
POTENCIA EJE MOTOR: 350 kW
POTENCIA MÁX PAQUETE: 400 kW
FLUJO MÍN: 3.000 m³/h
FLUJO MÁX: 9.000 m³/h

Resumen de especificaciones técnicas

• Consumo energético de posicionamiento magnético < 400 W (típico)
• Diseño sin contacto y libre de aceite — operación sin mantenimiento y ciclos ilimitados de arranque/parada
• Clases de presión disponibles: serie L hasta 800 mbar; serie M hasta 1200 mbar; serie H hasta 1600 mbar
• Rango de potencia eje motor: 170 kW a 350 kW (según modelo)
• Potencia de paquete hasta 400 kW en modelos de gama alta
• Rangos de caudal: ~2.800 m³/h a ~17.300 m³/h según modelo
• Cojinetes auxiliares para posición de reposo segura en caso de fallo (p. ej. inversión de giro)
• El controlador almacena datos geométricos permitiendo la restauración inmediata de la posición al arrancar
• Amortiguación electrónica de vibraciones para paso suave por velocidades críticas
• Diseñado para bajo ruido, monitorización remota, integración con automatización y optimización energética (hasta 40 % de ahorro vs sistemas convencionales)
