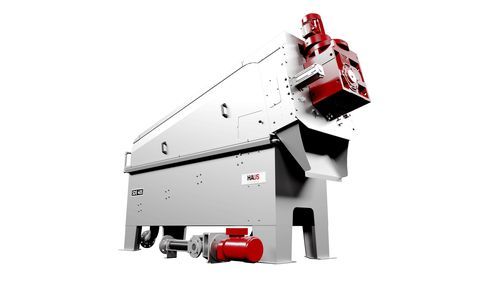

Prensa de tornillo para el tratamiento de aguas residuales SDE-315

para deshidratación de lodos

Visión general
La serie SDE es una prensa tornillo de tipo disco que integra una cuba inclinada compuesta por discos móviles y estacionarios como elemento filtrante, montada en una carcasa robusta que aloja los componentes mecánicos y de seguridad. La disposición de los discos evita el taponamiento y facilita la limpieza. El tornillo presenta un paso progresivamente más estrecho para aumentar la filtración en la entrada y la compresión hacia la salida.

Operación y proceso
Un depósito separado en la sección final de la cuba recoge filtrado con mayor contenido de sólidos; este filtrado puede bombeares de nuevo a la alimentación de aguas residuales o al tanque de espesamiento para maximizar la retención de sólidos. Un sistema de lavado automático y de bajo consumo mantiene la cuba limpia minimizando el uso de agua. El motor se acciona mediante un variador de frecuencia para arranque/parada suave, regulación de velocidad y control de potencia. El sistema PLC y los pistones neumáticos ajustan la compresión automáticamente según las variaciones de sólidos para asegurar alta sequedad con bajo consumo energético. Las piezas en contacto con el producto son de acero inoxidable AISI 304. Las espiras del tornillo en la zona de descarga llevan piezas de desgaste reemplazables en poliamida o castermid para barrer los sólidos de la pared interior de la cuba.

Principio de funcionamiento
Las lodos introducidos son impulsados por el tornillo a través de la cuba inclinada de discos. Los discos móviles deshidratan el lodo mientras el filtrado pasa por los huecos entre discos. Al extraerse el filtrado, la humedad de la fase sólida disminuye y la sequedad aumenta; el pastel sólido se presiona progresivamente hacia el cono de descarga para alcanzar la máxima sequedad. La cuba se limpia automáticamente mediante pulverización de agua a presión a intervalos programados. El cono de presión se ajusta automáticamente a los cambios en el caudal de sólidos de entrada para mantener una compresión óptima.

SDE Series — Componentes específicos

• Disco móvil: El conjunto de discos móviles y estacionarios evita el taponamiento de la estructura filtrante, permitiendo la deshidratación continua y lavado opcional según el intervalo deseado. Las partes en contacto con el producto están en acero inoxidable AISI 304.
• Transportador de tornillo: El tornillo está diseñado con un paso progresivamente más estrecho para comprimir los lodos en tres dimensiones, minimizando las fugas de centrate y maximizando la sequedad. Tornillo en AISI 304; las espiras de descarga usan piezas de desgaste reemplazables en poliamida/castermid.

Características y componentes comunes

• Espacio de descarga sólido automático: El espacio de descarga se ajusta automáticamente mediante la presión de descarga para responder a variaciones en la tasa de sólidos, eliminando ajustes manuales.
• Unidad motriz: El accionamiento a baja velocidad reduce ruido y consumo. El sistema no requiere lubricación externa y está controlado por un inversor que gestiona velocidad y potencia con arranque/parada suaves.
• Panel de control: Panel eléctrico con HMI y PLC permite el control automático y manual de la presión de descarga, velocidad del tornillo, ciclos y frecuencia de lavado, caudal de alimentación y auxiliares opcionales.

Modelos — Especificaciones técnicas
Modelo: SDE-315
Potencia motor instalada: 0,55 kW
Dimensiones (L x W x H): 2480 x 820 x 1720 mm
Peso: 850 kg

Modelo: SDE-405
Potencia motor instalada: 1,1 kW
Dimensiones (L x W x H): 3100 x 880 x 2130 mm
Peso: 1500 kg

Características / Ventajas

• Amplio rango de operación para mayor flexibilidad de proceso y optimización energética.
• Deshidratación continua sin taponamiento gracias a discos móviles y rígidos.
• El sistema de lavado permite la alimentación continua durante la limpieza sin afectar la humedad del pastel.
• Tiempo y frecuencia de lavado ajustables mediante electroválvulas.
• Bajo consumo energético por operación a baja velocidad; nivel de ruido inferior a 60 dB.

Especificaciones técnicas

• Nombre de la serie: SDE Series (prensas de tornillo tipo disco).
• Cuba: inclinada, discos móviles y estacionarios (AISI 304), huecos de filtración entre discos.
• Tornillo: paso progresivamente estrecho, acero inoxidable AISI 304, espiras de descarga con piezas reemplazables en poliamida/castermid.
• Depósito separado en la sección final para recirculación del filtrado a la alimentación o al tanque de espesamiento.
• Sistema automático de lavado de la cuba con agua presurizada; tiempo y frecuencia ajustables.
• Accionamiento motor: variador de frecuencia/inversor para arranque/parada suave, control de velocidad y potencia.
• Control: PLC con HMI, pistones neumáticos para ajuste automático de la compresión según sólidos variables.
• Ajuste automático del hueco de descarga sólida mediante la presión de descarga para diferentes tasas de sólidos.
• Unidad motriz a baja velocidad, sin lubricación externa, nivel sonoro < 60 dB.
• Materiales: acero inoxidable AISI 304 para las piezas principales en contacto.
• Modelos y especificaciones clave: ver sección Modelos — Especificaciones técnicas arriba.
