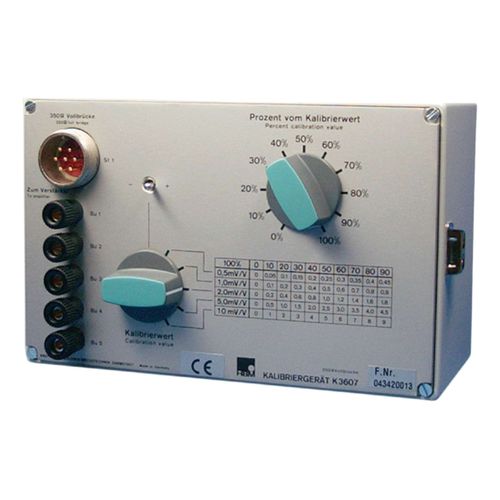

Calibrador de señal K3607

para amplificador de galga extensométricade alta precisiónpara calibración de referencia

K3607, construido como una red pasiva de resistencias de alta precisión para la simulación precisa de transductores basados en galgas extensométricas con resistencia de 350 Ohm. Puede utilizarse para calibrar amplificadores de medición o cadenas de medición sin imponer una magnitud mecánica a los transductores de bandas extensométricas pertenecientes a la cadena de medición. La unidad de calibración K3607 puede utilizarse para calibrar amplificadores de medición o cadenas de medición sin imponer una magnitud mecánica a los transductores de bandas extensométricas pertenecientes a la cadena de medición. K3607 - Unidad de calibración La unidad de calibración K3607 permite calibrar amplificadores de medición o cadenas de medición sin imponer una magnitud mecánica a los transductores de bandas extensométricas pertenecientes a la cadena de medición. Para ello, el instrumento de calibración está equipado con una red de resistencias de alta precisión en configuración de estrella, diseñada para simular transductores de puente completo de bandas extensométricas de 350-Ω. La extremadamente baja autocapacidad y autoinductancia de las resistencias de precisión incorporadas sitúan al instrumento de calibración en la clase de precisión 0,025. Si se utiliza un amplificador de medida adecuado, el instrumento de calibración K3607 puede funcionar en circuito de seis hilos para equilibrar los efectos óhmicos y capacitivos de los cables de medida largos. Características principales Adecuado para simular señales de salida de transductores de puente completo de bandas extensométricas de 350 ohmios 30 señales de calibración entre 0,05mV/V y 10mV/V Estabilidad absoluta del punto cero con circuito en estrella equivalente Adecuado para transductores alimentados con tensión continua y frecuencia portadora de hasta 5kHz Aplicación móvil para muchas cadenas de medición
