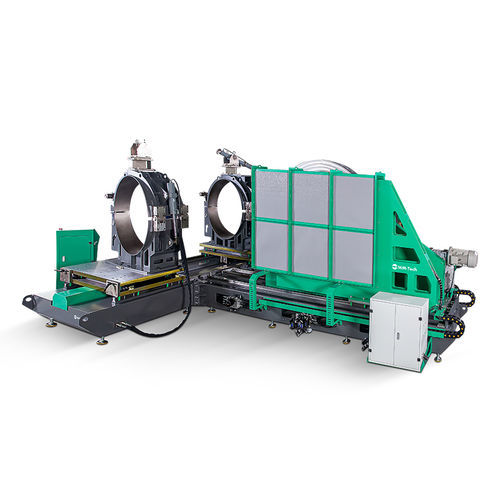

Máquina de soldar a tope SWT-MA1000

automáticapara gran diámetropara piezas de tubería

La SWT-MA1000CNC es una máquina de soldadura automática controlada por CNC para la fabricación de accesorios HDPE, con un rango de soldadura de 630–1000 mm (24"–40" IPS), diseñada para soldaduras a tope precisas y trazables en entornos de taller y proyectos de tuberías.

Funciones clave

• Control CNC inteligente con HMI en color y capacidades IoT para diagnósticos remotos y actualizaciones de software.
• Registro de memoria incorporado con exportación por USB para datos de ciclos de soldadura y actualizaciones de software.
• Calentador y recortador accionados por servomotores para operación precisa, rápida y silenciosa.
• Elemento calefactor insertable patentado que permite reemplazar únicamente módulos defectuosos, reduciendo tiempos de mantenimiento.
• Placa de recorte de alta resistencia con cuchillas reversibles para un refrentado limpio y eficiente.
• Estructura con pintura en polvo de alta resistencia; componentes principales de proveedores reconocidos (Siemens, Wika, Schneider, Dupont).

Proceso y funcionamiento

• Operación CNC completamente automática: el operario ajusta SDR, diámetro de tubería y norma de soldadura; la máquina realiza y registra automáticamente cada ciclo de soldadura.
• Proceso de soldadura a tope automático con programación CNC mejorada para trazabilidad y repetibilidad completas.
• Actuadores hidráulicos con cilindro de aceite dedicado y arquitectura hidráulica dual para control estable de la fuerza de sujeción y soldadura.

Aplicaciones

• Fabricación de accesorios: codos (0°–90°), tees, cruces y Y (45°/60°) en fábricas de accesorios.
• Contratistas de ingeniería de tuberías y proveedores que requieren fabricación de accesorios precisa y trazable.
• Procesado industrial de tuberías HDPE, incluida la construcción naval y sistemas de tuberías de gran diámetro.

Características / especificaciones técnicas

• Modelo: SWT-MA1000CNC (Operación: CNC — Automático)
• Rango de soldadura (diámetro): 630 mm – 1000 mm (24"–40" IPS)
• Accesorios fabricados: codos 0°–90°, tees, cruces; Y 45°/60°
• Alimentación: 380 V CA, 50/60 Hz
• Potencia total: 71 kW
• Rango de presión: 0 – 160 bar
• Conectividad: puerto USB para exportación de datos y actualizaciones; módulo IoT opcional para servicio/diagnóstico remoto
• Transmisión y mecánica: sistema hidráulico con cilindro de aceite (arquitectura hidráulica dual), servomotores para calentador/recortador
• Mantenimiento y seguridad: insert calefactor reemplazable patentado, protecciones de seguridad, HMI color
• Garantía: 2 años
