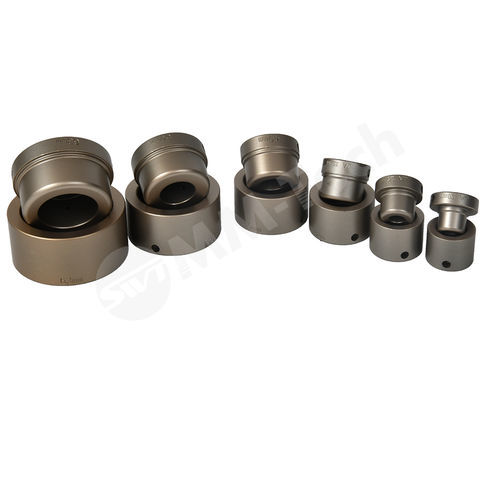

Vaso para tuberías

Toma de soldadura de tuberías diseñada para soldadura por fusión de casquillo, indicada para trabajos de unión de tuberías con una amplia gama de diámetros disponibles.

Rango de sockets:

• 16 mm — 75 mm
• 20 mm — 90 mm
• 25 mm — 110 mm
• 32 mm — 125 mm
• 40 mm — 140 mm
• 50 mm — 160 mm
• 63 mm — (sin valor proporcionado)

Especificaciones por diámetro:

• Diámetro 16 mm: Macho A = 16.04; Macho B = 15.84 ±0.04; Hembra A = 15.54; Hembra B = 15.44 ±0.04; Profundidad de fusión H A = 13; H B = 13.
• Diámetro 20 mm: Macho A = 20.05; Macho B = 19.78 ±0.04; Hembra A = 19.53; Hembra B = 19.38 ±0.04; Profundidad de fusión H A = 14; H B = 14.
• Diámetro 25 mm: Macho A = 25.04; Macho B = 24.77 ±0.04; Hembra A = 24.51; Hembra B = 24.32 ±0.04; Profundidad de fusión H A = 15; H B = 16.
• Diámetro 32 mm: Macho A = 32.03; Macho B = 31.75 ±0.04; Hembra A = 31.50; Hembra B = 31.26 ±0.04; Profundidad de fusión H A = 16.5; H B = 18.
• Diámetro 40 mm: Macho A = 40.02; Macho B = 39.76 ±0.04; Hembra A = 39.48; Hembra B = 39.20 ±0.04; Profundidad de fusión H A = 18; H B = 20.
• Diámetro 50 mm: Macho A = 50.02; Macho B = 49.68 ±0.06; Hembra A = 49.46; Hembra B = 49.19 ±0.06; Profundidad de fusión H A = 20; H B = 23.
• Diámetro 63 mm: Macho A = 62.99; Macho B = 62.60 ±0.06; Hembra A = 62.46; Hembra B = 62.10 ±0.06; Profundidad de fusión H A = 24; H B = 27.
• Diámetro 75 mm: Macho A = 74.91; Macho B = 74.59 ±0.06; Hembra A = 74.32; Hembra B = 74.00 ±0.06; Profundidad de fusión H A = 26; H B = 31.
• Diámetro 90 mm: Macho A = 89.92; Macho B = 89.57 ±0.06; Hembra A = 89.33; Hembra B = 88.93 ±0.06; Profundidad de fusión H A = 29; H B = 35.
• Diámetro 110 mm: Macho A = 109.88; Macho B = 109.49 ±0.06; Hembra A = 109.29; Hembra B = 108.80 ±0.06; Profundidad de fusión H A = 32.5; H B = 41.

Características / especificaciones técnicas:

• Nombre del producto: Toma de soldadura de tuberías
• Tamaños disponibles: 20 mm – 160 mm (también en pulgadas US: 1/2" – 2" o personalizado)
• Material: Aluminio
• Revestimiento / acabado: Daikin Teflon
• Colores: Negro y dorado o personalizados
• Tipo de suministro: Métrico o pulgadas US (personalizable)
• Tolerancias dimensionales: indicadas por diámetro en la sección "Especificaciones" (p. ej. ±0.04 mm o ±0.06 mm según diámetro)
