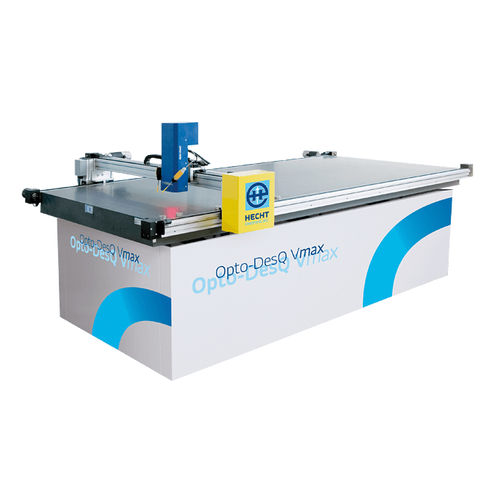

Sistema de medición de espesor Opto-DesQ Vmax

de geometríade diámetrode longitud

Etapa de medición óptica offline totalmente automática Medición y control sin contacto de longitudes, anchuras, ángulos, espesores, radios, elipses, rebajes, diámetros de orificios, coordenadas de taladrado, fresado y ranurado y orificios horizontales. El Opto-DesQ Vmax se utiliza para la medición sin contacto de todas las dimensiones geométricas en la fabricación industrial. El control de calidad óptico es una parte integral de la fabricación y asegura sus procesos. Esta mesa de medición está equipada con un sistema de cámara y un software especial de reconocimiento de imágenes, que proporciona resultados de medición muy precisos. Detecta rápidamente si un componente está dentro de la tolerancia especificada o no. Funciones Opto-DesQ Vmax Rango de medición: Xmáx. = 2.750 mm / Ymáx. = 1.250 mm / Zmáx. = 85 mm Creación de programas de medición con interfaz HECHT: Importación de archivos DXF (2D, a escala, sin cortes). Importación de archivos de máquina de una taladradora pasante (p. ej. HOMAG, Biesse, Hüttenhölscher). Importación desde software CAD/CAM (postprocesador). Resultado de la medición: Comparación de valores teóricos/reales teniendo en cuenta las tolerancias con visualización de resultados en color (OK / NOK). Visualización clara de errores en forma de tabla. Marcado de las posiciones defectuosas en la representación gráfica de la pieza para una fácil localización del fallo. Conexión HECHT Inline Borehole Control: Módulo de software adicional para proporcionar "número de taladros" y "tamaño de la pieza" para el sistema autónomo HECHT Inline Borehole Control.
