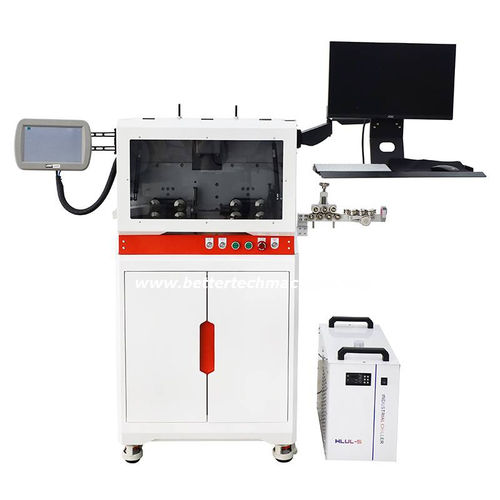

Cortadora y peladora con marcado láser JWD-SM603

de cablesde hojaláser UV

Descripción
La máquina automática de corte, pelado y marcado láser UV JWD-SM603 está diseñada para el procesamiento de arneses de cables con alta eficiencia en entornos industriales. Integra corte preciso, pelado no destructivo y marcado láser UV de alta velocidad con asignación de trabajos basada en MES para automatizar los flujos de producción.

Modelo
JWD-SM603

Marca
BETTERTECH

Características principales

• Tamaño de cable aplicable: 0,75–30 mm² (máx. Φ18) — cables unipolares, multipolares, blindados, PVC y otros cables eléctricos
• Sistema láser: láser UV de 5 W para marcado sin contacto y alta velocidad; admite fuentes vectoriales, códigos de barras, códigos QR, logotipos y datos variables
• Integración MES: integración fluida para envío y ejecución automática de trabajos en fábrica inteligente
• Capacidad de producción: hasta 3500 piezas/h (dependiendo del tamaño y longitud del cable)
• Modos de marcado: punto fijo, distancia fija, marcado continuo y volcado de fuentes

Aplicaciones

• Arneses de cableado electrónicos de precisión (p. ej. cables para móviles, equipos médicos) que requieren pelado no destructivo y marcado a nivel micrón
• Cables automotrices con requisitos de marcado resistentes a altas temperaturas y corrosión
• Procesamiento por lotes de cables industriales para aumentar el rendimiento y reducir costes de mano de obra

Muestras
Ejemplos de marcado y pelado disponibles (imágenes de muestras en la página del producto).

Especificaciones técnicas

• Tipo de máquina: Máquina automática de corte, pelado y marcado láser de cables
• Modelo: JWD-SM603
• Funciones: corte de cables, pelado de aislamiento, marcado láser UV, sistema MES
• Cable aplicable: cable unipolar, cable multipolar, cable blindado, cable eléctrico, cable de PVC
• Capacidad: 3500 pcs/h (dependiendo de la longitud y tamaño del cable)
• Tamaño de cable: 0,75–30 mm² (máx. Φ18)
• Tipo de láser: Láser UV
• Potencia láser: 5 W
• Diámetro de impresión: 1–16 mm
• Velocidad de marcado: 10–7000 mm/s
• Altura mínima de carácter: 0,2 mm
• Métodos de marcado: punto fijo, distancia fija, continuo, volcado de fuentes
• Longitud de pelado total: Delantero 1–200 mm; Trasero 1–100 mm
• Media longitud de pelado: Delantero 1–1500 mm; Trasero 1–300 mm
• Longitud de corte: 1–999999.9 mm
• Tolerancia de corte: ≤ 0,002 × longitud de corte
• Material de la cuchilla: Acero de alta velocidad importado
• Sistema de accionamiento: Servomotor y husillo de rectificado de precisión
• Método de alimentación: Alimentador tipo oruga (sin rayaduras)
• Fuente de aire: 0,5 MPa
• Alimentación eléctrica: CA 220V 50/60Hz (opcional 110V)
• Dimensiones: 707 × 590 × 1440 mm
• Peso: 140 kg
• Refrigeración: Refrigeración por agua con detección automática de sobrecalentamiento
• Condiciones de funcionamiento: 10–40 °C; humedad relativa ≤ 90% (sin condensación)
• Opciones de marcado: fecha, hora, texto variable, número de serie, código de barras, código QR, patrón
