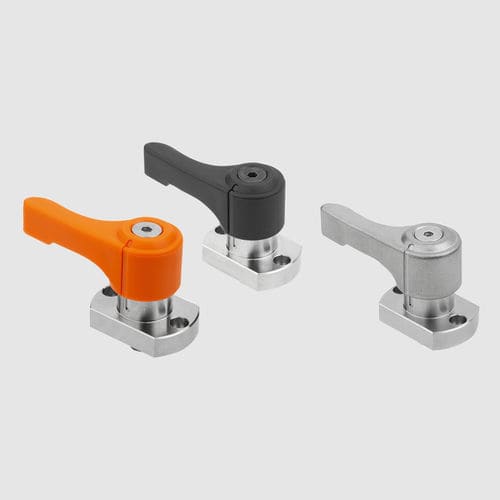

Brida de sujeción manual K2550 series

mecánicacon control manualde eje

Las abrazaderas de empuje ofrecen una forma cómoda, sencilla y rápida de sujetar o soltar piezas mecánicas, como barras planas o ejes. Son ideales para aplicaciones en ingeniería mecánica y tecnología de producción, donde a menudo se requiere una manipulación repetida. Las abrazaderas de empuje son fáciles de montar y permiten un ajuste preciso y una sujeción segura. Material Carcasa, pasador y pinza de diamante de acero inoxidable. Palanca de acero inoxidable o termoplástico PA (poliamida). Versión Carcasa y pasadores pulidos. Pinza en forma de diamante galvanizada con zinc. Palanca de PA reforzada con fibra de vidrio, naranja o negra. Carcasa de acero inoxidable, pulida. Nota Se incluyen tornillos de fijación de acero inoxidable M2 o M3. Desengrase a fondo todas las superficies de contacto. No mueva las varillas o ejes atascados. Respete el rango de sujeción recomendado (5,9 - 6,3 mm). Los golpes o vibraciones excesivos pueden provocar que el objeto sujetado se desplace. Modo de funcionamiento Asegúrese de que la abrazadera de empuje se encuentre en la posición de liberación. Deslice la barra plana o el eje hasta la posición de liberación. Gire la palanca 90°. Cuando esté completamente sujeta, las líneas de marca quedarán alineadas y se oirá un clic. Referencia del plano 1) Opción de montaje 1 para barras planas 2) Opción de montaje 2 para ejes 3) Opción de montaje 3 para ejes aplanados 4) Posición de sujeción 5) Posición sin sujetar 6) Diámetro del avellanado para variantes con superficie diamantada 7) Apto para tornillos de fijación (cabeza hexagonal) M2/M3 8) H4 = Rango de sujeción recomendado (recorrido de sujeción 5,8 - 6,5) 9) Dimensiones mínimas para el montaje de abrazaderas de empuje 10) Perfil plano de acero 11) H6 = Espesor del perfil plano de acero (0 - 0,2), determinado por el cliente 12) Eje 13) Diámetro del collarín del eje: diámetro del eje +0,1 +0,2
