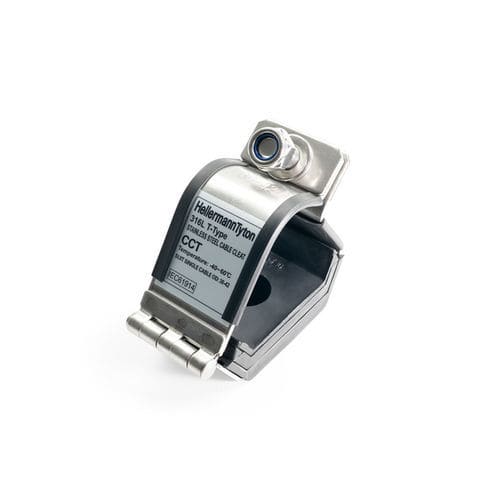

Abrazadera de cable de acero inoxidable CCT128-SS316L/PO-ML

con de montaje con tornilloignifugadareutilizable

Descripción
La abrazadera CCT128 en formación trefoil asegura y soporta haces trifásicos de cables en formación trefoil, manteniendo la alineación y contención durante el funcionamiento normal y en eventos de cortocircuito. Diseñada para entornos expuestos a altas corrientes de falla, limita el movimiento de los cables debido a fuerzas electromecánicas para proteger instalaciones y personal y cumplir con la normativa aplicable.

Características principales

• Cumple con IEC 61914:2021
• Fabricada en acero inoxidable grado marino SS316L
• Suministrada con herrajes SS316L (tornillos M8, M10 o M12) y tuerca autoblocante de nylon
• Montaje con tornillos (M10 suministrado)
• Aislamiento protector de poliolefina
• Retiene el cable bajo fuerzas electromecánicas de cortocircuito
• 180 kA pico a 300 mm; 125 kA pico a 600 mm
• Muy alta resistencia al impacto (ensayo lateral promedio 25 kg; ensayo axial aprobado)
• Prueba de llama de aguja: 30 segundos
• Prueba de resistencia UV: 1000 horas

Datos básicos
⌀ cable max.: 128 mm
⌀ cable min.: 119 mm
Color: Metal (ML)
Descripción: Abrazadera de cable en formación Trefoil, fabricada en SS316L con aislamiento de poliolefina para aplicaciones donde las fuerzas de cortocircuito representan un riesgo para equipos y personas.
Método de fijación: Montaje con tornillos
Características clave del producto: aislamiento protector
Material: Acero inoxidable (SS316L), compuesto de poliolefina (PO)
Propiedades mecánicas: Muy alta resistencia al impacto
Tipo de tornillo de montaje: Tornillo M10 (suministrado)
PART DESCRIPTION: CCT128-SS316L/PO-ML
Contenido del paquete: 1 bolsa (EA)
Familia de producto: Abrazaderas de cable Trefoil
Grupo de producto: Abrazadera de cable acero inoxidable
Descripción corta: Abrazadera de cable Trefoil, SS316L, para diámetros de cable 119 mm a 128 mm, IEC 61914:2021
Tipo: CCT128
Aplicación típica: Asegurar y soportar cables eléctricos en sistemas de gestión de cables; mantener alineación y contención en operación normal y en cortocircuitos
Estabilizado UV: Sí
Variante: TREFOIL
Peso/unidad: 1.5 kg

Dimensiones del producto
⌀ haz: 119–128 mm
⌀ haz máx.: 128 mm
⌀ haz mín.: 119 mm
Profundidad (D): 210 mm
Altura (H): 265 mm
Apto para sección: 2500 mm²
Espesor (T): 2.1 mm
Ancho (W): 295 mm

Especificaciones
Resistencia a la corrosión: Sí
ELV conforme (Artículo 4 - 2): Sí
Resistente al fuego: Sí
Inflamabilidad: no inflamable
Libre de halógenos: Sí
Mercancía peligrosa: No
Temperatura de funcionamiento: -40 °C a +60 °C
ROHS conforme: Sí
Resistente a fuerzas de cortocircuito: Aplicaciones media/alta tensión
Reutilizable: Sí
Normas: IEC 61914:2021

Embalaje y logística
País de origen: CN
Código arancelario: 73269098
EAN / GTIN: 4031026790954
Packaging 1 - Cantidad: 1 (bolsa)
Packaging 1 - Tipo: bolsa
Packaging 1 - Peso: 1.5 kg
Packaging 3 - Altura: 0.27 m
Packaging 3 - Longitud: 0.46 m
Packaging 3 - Cantidad: 10 (cartón)
Packaging 3 - Tipo: cartón
Packaging 3 - Volumen: 0.0447 m³
Packaging 3 - Peso: 15.93 kg
Packaging 3 - Ancho: 0.36 m
Packaging 4 - Altura: 1.224 m
Packaging 4 - Longitud: 1.2 m
Packaging 4 - Cantidad: 160 (palet)
Packaging 4 - Tipo: palet
Packaging 4 - Volumen: 1.175 m³
Packaging 4 - Peso: 276.88 kg
Packaging 4 - Ancho: 0.8 m

Más información / Clasificación
ETIM 8.0 Key: EC004588
ETIM 9.0 Key: EC004588
UNSPSC Key: 31162305

Características técnicas / especificaciones

• Modelo / Tipo: CCT128
• Material: SS316L acero inoxidable con aislamiento de poliolefina
• Rango de diámetro de cable: 119–128 mm
• Montaje: Montaje con tornillos (tornillo M10)
• Rango de temperatura de servicio: -40 °C a +60 °C
• Peso por unidad: 1.5 kg
• Normas: IEC 61914:2021
• Resistente a la corrosión, libre de halógenos, resistente al fuego, estabilizado UV
