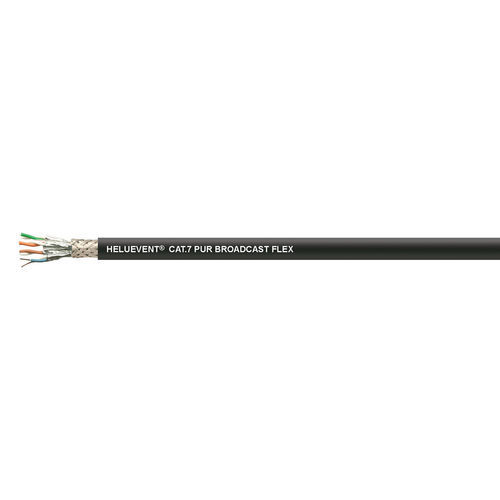

Cable eléctrico de datos HELUEVENT® BROADCAST FLEX

de pares para la transmisiónde cobrede PUR

Resumen del producto
Resistente a los rayos UV. Extremadamente flexible. Sin halógenos. PiMF: par en lámina metálica.

Detalles del artículo
N.º de pieza: 11029360
Descripción del artículo: HELUEVENT® CAT.7 S/FTP PUR BROADCAST FLEX 4 x 2 x AWG 26/7
AWG (aprox.): -
Diámetro exterior mm (aprox.): 7,2
Factor de cobre por km: 17,5
Peso kg/km (aprox.): 45,0
Base de cobre en EUR / 100 kg: 150
Metros por unidad de embalaje: 100, 500, 1000
Servicio de corte a medida disponible: sí
EAN / GTIN: 4060892563416
Número de tarifa aduanera: 85444920

Datos técnicos
Cable Ethernet / Cat. 7 según ISO/IEC 11801, DIN EN 50173, IEC 61156-6, DIN EN 50288-4-2; PoE Tipo 1-4
Rango de temperatura: flexible 0°C a +50°C; fijo -40°C a +80°C
Tensión nominal: 80 V AC/DC
Tensión de prueba conductor/conductor: 1000 V DC
Tensión de prueba conductor/pantalla: 1000 V DC
Resistencia del conductor a 20°C: máx. 125 Ohm/km
Resistencia de bucle a 20°C: máx. 250 Ohm/km
Capacitancia mutua (nom.): aprox. 43 pF/m
Velocidad relativa de propagación: aprox. 75%
Impedancia característica a 20°C: a 100 MHz, 100 Ohm ± 5 Ohm
Retardo de propagación: 460 ns/100m
Desajuste de retardos: máx. 10 ns/100m
Radio de curvatura mínimo: flexible 8 x Ø exterior; fijo 4 x Ø exterior

Estructura

• Cable de cobre desnudo, dimensiones AWG
• Aislamiento de los conductores: PE espumado
• Identificación de conductores: codificado por colores, pares: Nº 1: blanco/azul; Nº 2: blanco/naranja; Nº 3: blanco/verde; Nº 4: blanco/marrón
• Conductores trenzados en pares con longitudes de paso óptimas
• Elemento de pantalla: pares, lámina de aluminio recubierta de plástico (St)
• Pares trenzados con longitud de paso óptima
• Apantallamiento: trenza de hilos de cobre estañado, cobertura aprox. 46%
• Cinta de protección
• Chaqueta exterior: PUR
• Color de la chaqueta: negro
• Marcado de longitud: en metros

Propiedades

• Resistente a la radiación UV
• Sin halógenos

Aplicación
HELUEVENT® CAT.7 PUR BROADCAST FLEX es un cable de datos para aplicaciones de estudio y broadcast en la industria musical. Es altamente flexible y cuenta con una chaqueta especial de PUR. Adecuado para instalaciones interiores y exteriores, pero no para instalación enterrada directa. Admite Audio over IP (AoIP), Video Ethernet; IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; IEEE 802.5 16 MB; ISDN; FDDI; ATM.

Notas

• Los tamaños de conductor se basan en el sistema de medida AWG; las secciones métricas (mm²) son aproximadas y solo sirven de referencia.

Especificaciones técnicas

• Categoría: Cat. 7 (cable Ethernet)
• Normas: ISO/IEC 11801, DIN EN 50173, IEC 61156-6, DIN EN 50288-4-2
• Rango de temperatura: flexible 0°C a +50°C; fijo -40°C a +80°C
• Tensión nominal: 80 V AC/DC
• Tensión de prueba conductor/conductor y conductor/pantalla: 1000 V DC
• Resistencia del conductor a 20°C: máx. 125 Ohm/km
• Resistencia de bucle a 20°C: máx. 250 Ohm/km
• Capacitancia mutua (nom.): aprox. 43 pF/m
• Velocidad de propagación: aprox. 75%
• Impedancia característica (20°C, a 100 MHz): 100 Ohm ± 5 Ohm
• Retardo de propagación: 460 ns/100m
• Desajuste de retardos: máx. 10 ns/100m
• Radio de curvatura mínimo: flexible 8 x Ø exterior, fijo 4 x Ø exterior
• Ø exterior (aprox.): 7,2 mm
• Peso (aprox.): 45,0 kg/km
• Material de la chaqueta: PUR (negro)
• Apantallamiento: lámina de aluminio plastificada (St) por pares + trenza de hilos de cobre estañado (cobertura aprox. 46%)
• Marcado de longitud: en metros
• Longitudes de embalaje: 100 m, 500 m, 1000 m
• Soporta PoE Tipo 1-4 y varios protocolos de red (10Base-T, 100Base-T, 1000Base-T, etc.)
