Grúa de proceso

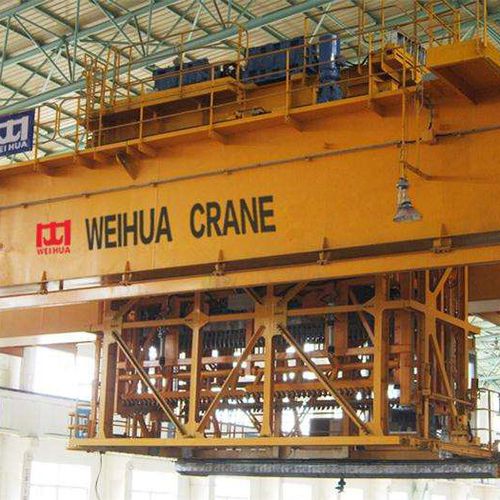

La grúa de cobre electrolítico es un conjunto de grúas especiales para los requisitos del proceso de producción de cobre eléctrico. Su función principal es sacar la placa positiva y negativa dispuesta de la unidad de vano, luego elevarla hasta la ranura vacía e instalarla en la celda electrolítica, es decir, en el tanque. Sacar la placa negativa y transportarla a la unidad de lavado después de la electrólisis. Por último, sacar la placa residual agotada (es decir, la placa positiva) de la electrólisis y enviarla a la unidad de lavado. La grúa electrolítica de cobre se compone de control eléctrico, carro, mecanismo de desplazamiento de la grúa y puente. El carro se compone de un mecanismo de elevación, mecanismo de desplazamiento del carro, bastidor del carro, bastidor exterior, cabina móvil, mecanismo de alimentación de líquido y dispositivo de elevación. El aparato de elevación está compuesto por un bastidor guía fijo y móvil, un cucharón de grúa positivo y negativo y un peine de disposición. El elevador, la grúa y el carro tienen control de frecuencia, y toda la máquina está controlada por PLC Siemens serie 1500, y el transductor está controlado por comunicación PROFINET, la cabina del conductor está equipada con una pantalla táctil, que puede mostrar toda la información sobre el estado del vehículo y la información sobre fallos. La grúa y el carro adoptan una posición de alcance láser, y la precisión de posición es de ±10mm. A través de la operación práctica, la grúa tiene un buen rendimiento y operación confiable y es bien recibida por la mayoría de los usuarios.
