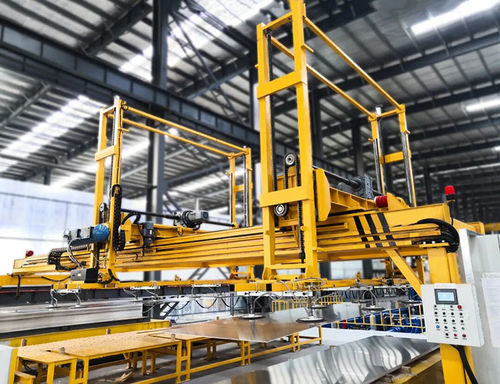

Elevador de ventosas 4 ramales Fully Automatic Plate Handling Workstation

para aplicaciones aeronáuticaspara placa de hormigónpara placas

Descripción general
La estación de manipulación de placas Weihua incluye un sistema de manipulación, un sistema de centrado y un sistema de control automático. Está diseñada para la manipulación, transferencia y paletizado automáticos de diversos materiales en placas en líneas de producción industriales.

Características

• No damage: Dispositivo de elevación por succión con función de detección que protege la superficie de las placas durante la manipulación.
• Stable: Mecanismos rígidos de elevación y desplazamiento que aseguran un funcionamiento fiable y tiempos de ciclo constantes.
• Precision: Accionamiento servo, guías lineales y transmisión por cremallera que proporcionan una precisión de reposicionamiento de 1 mm y una precisión de apilamiento de 3 mm.
• Unmanned operation: Control PLC e integración en línea con máquinas de procesamiento de chapas y vehículos de transferencia para líneas automatizadas sin operario.
• Strong expansibility: Diseño modular que permite adaptarse a distintos tipos de placas e integrarse con equipos aguas arriba/abajo.

Ventaja de rendimiento

• Función de apertura a presión constante para adsorción y liberación automáticas, mejorando la automatización y adaptación mientras reduce el consumo energético.
• Componentes de ventosa modulares que simplifican la instalación, puesta en marcha y mantenimiento.
• Detección y control inteligentes de todos los movimientos que permiten una operación desatendida fiable.
• Cuatro ventosas flexibles de vacío que minimizan el contacto con la superficie y evitan daños en las placas.

Dispositivo de elevación por adsorción al vacío Weihua

• Funciona extrayendo el aire del interior de la ventosa mediante una bomba de vacío para generar sujeción por vacío.
• Sujeción por aspiración en caso de corte de energía para mayor seguridad.
• Adsorción y liberación rápidas para alta eficiencia de ciclo.
• Bajo consumo energético por la función de activación a presión constante.
• Cero contaminación al usar aire como medio y funcionamiento de bajo ruido.
• Aplicable en sectores como acero, aluminio, prefabricados de hormigón, aeroespacial, tuberías de petróleo y gas, palas eólicas e ingeniería de túneles.

Aplicaciones

• Manipulación de placas de acero y aluminio
• Producción de paneles prefabricados de hormigón
• Manipulación y montaje de componentes aeronáuticos
• Fabricación de palas eólicas y tuberías

Especificaciones técnicas

• Composición: Handling system, Centering system, Automatic control system.
• Mecanismo de elevación: Dispositivo de elevación por succión con función de detección; accionado por bomba de vacío.
• Ventosas: 4 ventosas flexibles de vacío; unidades modulares para facilitar el mantenimiento.
• Accionamiento y movimiento: Accionamiento servo, guía lineal, transmisión por cremallera.
• Precisión de posicionamiento: Repeat positioning accuracy 1 mm; precisión de apilamiento 3 mm.
• Control: Control PLC; admite operación en línea con máquinas de procesamiento y vehículos de transferencia.
• Funciones: Apertura a presión constante para adsorción/liberación automáticas; retención por aspiración en caso de corte de energía.
• Ventajas: Alta automatización, gran adaptabilidad, bajo consumo energético, bajo ruido, cero contaminación.
