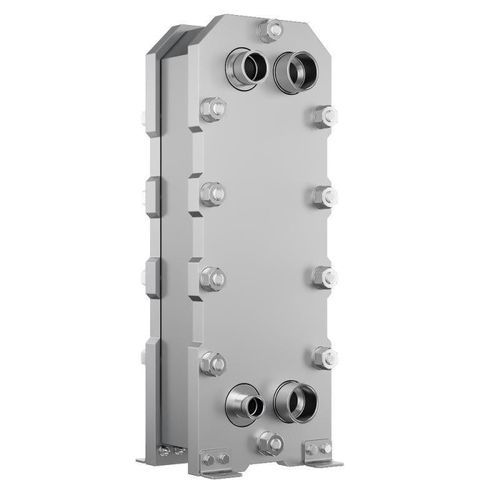

Intercambiador de calor de placas brasadas L ULTRA

de cobrede acero inoxidablede acero

Resumen
El intercambiador de placas brasadas L ULTRA está diseñado específicamente para sistemas de refrigeración y bombas de calor con CO2 transcrítico (R744). Con una presión de diseño hasta 140 bar y temperaturas hasta 150 °C, admite funciones de gas cooler, evaporador y intercambio en línea de aspiración que superan las capacidades de los intercambiadores de placas brasadas estándar.

Características principales

• Presión nominal 140 bar: Apto para el rango completo de operación de sistemas CO2 transcríticos, incluidos picos de presión a altas temperaturas ambiente
• Geometría de placas optimizada para CO2: Patrón de corrugado y espesor de placa diseñados para la transferencia térmica bifásica del CO2 (evaporación, condensación, enfriamiento de gas supercrítico)
• Compatible con configuraciones CO2: Gas cooler (supercrítico), evaporador (subcrítico) y funciones de intercambiador de línea de succión
• Huella compacta: Alto rendimiento térmico en un tamaño reducido para facilitar la integración OEM
• Refrigerante de bajo GWP: Diseñado para CO2 (R744) con GWP de 1, no afectado por las restricciones F‑Gas

Diseño

• Conexiones: NPT interno/externo, conexiones dobles, Victaulic, bridas (DN80 PN40 / ANSI B16.5 3" Clase 300), opciones de soldadura SORF
• Brazing en cobre o LUNA de acero inoxidable
• Placas de intercambio: acero inoxidable 1.4404 (AISI 316L)
• Placas frontal y trasera: 1.4301 (AISI 304)
• Estructura adicional: acero al carbono pintado; chapas de protección y placas de cobertura

Aplicaciones

• Sistemas de refrigeración (gas cooler y funciones de evaporador en CO2)
• Bombas de calor
• Aire acondicionado
• Sistemas de refrigeración industriales y de proceso
• Refrigeración urbana (district cooling)
• Industria química y petroquímica
• Refinerías
• Intercambiadores para la industria alimentaria

Especificaciones técnicas

• Normas de diseño: ASME; PED; UL
• Presión máxima de diseño: L ULTRA — 140 BAR (2030 PSI); LUNA ULTRA — 70 BAR (1015 PSI)
• Temperatura máxima de diseño: 150° C / 302° F
• Material de las placas de intercambio: acero inoxidable 1.4404 (AISI 316L) con brazing en cobre o inox (LUNA)
• Placas frontal y trasera: 1.4301 (AISI 304); estructura adicional: acero pintado
• Tipos de diseño: versiones con brazing en cobre o inox
• Tipos de conexión: NPT interno/externo, conexiones dobles, Victaulic, bridas (DN80 PN40 / ANSI B16.5 3" Clase 300), soldadura SORF
• Certificaciones: ASME; PED; UL
