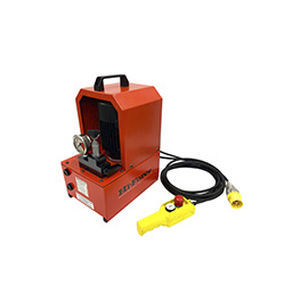

Bomba eléctrica HEP1 Range

industrialde alta presiónpara aplicaciones de baja presión

Descripción
Las bombas compactas HEP1, accionadas eléctricamente y controladas mediante un mando colgante, están diseñadas para una amplia variedad de aplicaciones industriales. El diseño de doble etapa proporciona alto caudal en la 1.ª etapa y control de alta presión en la 2.ª etapa. Presión máxima de trabajo: 700 bar (≈10000 psi). Diseño compacto con asa integrada y protección IP55.

Características generales

• Diseño de bomba de dos etapas: primera etapa para caudal elevado, segunda etapa para control preciso a alta presión.
• Presión de trabajo máxima: 700 bar (≈10000 psi).
• Cambio automático de baja a alta presión para funcionamiento continuo.
• Capacidad útil de aceite por bomba: aprox. 4,0 L (1,06 gal); capacidad total del depósito: aprox. 7,0 L (1,85 gal).
• Opciones de motor monofásico: 110V 50 Hz, 120V 60 Hz, 230V 50 Hz, 220V 60 Hz.
• Mando colgante suministrado (cable de control 3 m / 10 ft).
• Grado de protección: IP55.
• Los modelos con sufijo 'R' incluyen válvula de alivio ajustable externamente y manómetro relleno de glicerina.

Opciones de válvula y control

• Opciones de válvula: válvula de 3 vías de doble función (avance/auto‑retorno para prensado y corte; avance/mantener/retorno para elevación) y válvula manual de 4 vías con retención de carga.
• Válvulas 3 y 4 vías disponibles con o sin válvula de alivio de presión ajustable externamente y manómetro.

Notas de rendimiento

• Caudal 1.ª etapa: hasta 158,66 in³/min (50 Hz) — aprox. 2,6 L/min; los modelos 60 Hz suministran ~15–20% más caudal.
• Caudal 2.ª etapa: 21,97 in³/min (50 Hz) — aprox. 0,36 L/min.
• Capacidad útil de aceite por bomba: aprox. 4,0 L; capacidad total del depósito: aprox. 7,0 L.

Tabla técnica (modelo / flujo)
Modelo | Tipo de válvula | Capacidad útil aceite (L / gal) | 1.ª etapa (in³/min) | 2.ª etapa (in³/min) | Tensión motor | Modelo 60 Hz | Peso (kg / lbs)
HEP1341 | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1341H | 24.5 / 54.0 lbs
HEP1341R | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1341HR | 25.5 / 56.2 lbs
HEP1342 | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1342H | 24.5 / 54.0 lbs
HEP1342R | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1342HR | 25.5 / 56.2 lbs
HEP1441 | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1441H | 25.0 / 55.1 lbs
HEP1441R | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1441HR | 26.0 / 57.3 lbs
HEP1442 | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1442H | 25.0 / 55.1 lbs
HEP1442R | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1442HR | 26.0 / 57.3 lbs

Dimensiones (mm)
Modelo | A | B | C | D | E
HEP1341 / HEP1341R / HEP1342 / HEP1342R | 450 | 160 | 240 | 330 | 330
HEP1441 / HEP1441R / HEP1442 / HEP1442R | 450 | 160 | 240 | 350 | 330

Notas

• Capacidad total del depósito de aceite: aprox. 7,0 L.
• Todos los modelos 110V y 230V se suministran para 50 Hz; los modelos 60 Hz (120V/220V) proporcionan ~15–20% más caudal.
• Los modelos con sufijo 'R' incluyen válvula de alivio ajustable externamente y manómetro relleno de glicerina.

caractéristiques / especificaciones técnicas

• Presión de trabajo: 700 bar (≈10000 psi).
• Sistema de dos etapas: 1.ª etapa ≈2,6 L/min (50 Hz), 2.ª etapa ≈0,36 L/min (50 Hz).
• Capacidad útil de aceite: ≈4,0 L por bomba; capacidad total ≈7,0 L.
• Opciones de motor: 110V 50 Hz, 120V 60 Hz, 230V 50 Hz, 220V 60 Hz (monofásico).
• Opciones de válvula: 3‑way multifunción o 4‑way manual con retención de carga; versiones 'R' con válvula de alivio ajustable externa y manómetro.
• Válvula de alivio interna calibrada a 700 bar.
• Telemando pendular suministrado (3 m).
• Grado de protección: IP55.
