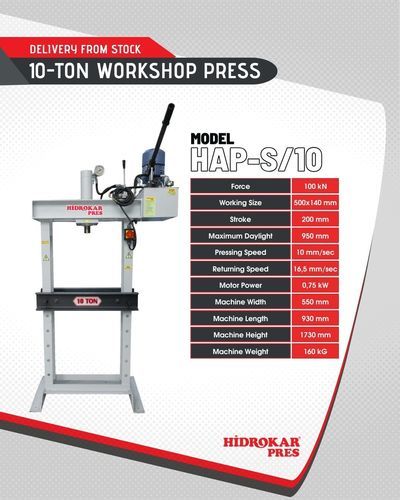

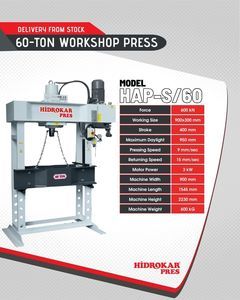

Prensa hidráulica HAP-S
de compresiónpara desmontajede remachado

Prensa hidráulica - HAP-S - HIDROKAR PRES INDUSTRY AND TRADE CO. - de compresión / para desmontaje / de remachado
Prensa hidráulica - HAP-S - HIDROKAR PRES INDUSTRY AND TRADE CO. - de compresión / para desmontaje / de remachado
Prensa hidráulica - HAP-S - HIDROKAR PRES INDUSTRY AND TRADE CO. - de compresión / para desmontaje / de remachado - imagen - 2
Prensa hidráulica - HAP-S - HIDROKAR PRES INDUSTRY AND TRADE CO. - de compresión / para desmontaje / de remachado - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de HIDROKAR PRES INDUSTRY AND TRADE CO.

Características

Accionamiento
hidráulica
Función
de compresión, para desmontaje, de remachado, de enderezar, de curvado
Estructura
de bastidor, con pistón móvil
Sistema de mando
de control manual
Otras características
de taller, con palanca de mando
Fuerza

Mín.: 10 tf

Máx.: 400 tf

Apertura

Mín.: 950 mm
(37 in)

Máx.: 950 mm
(37 in)

Carrera

Mín.: 250 mm
(9,843 in)

Máx.: 400 mm
(15,748 in)

Anchura de la mesa

Mín.: 500 mm
(20 in)

Máx.: 2.050 mm
(81 in)

Longitud de la mesa

Mín.: 930 mm
(37 in)

Máx.: 3.000 mm
(118 in)

Potencia de la bomba hidráulica

Mín.: 1 kW
(1,4 hp)

Máx.: 7,5 kW
(10,2 hp)

Longitud total

Mín.: 93 cm
(37 in)

Máx.: 300 cm
(118 in)

Anchura total

Mín.: 55 cm
(22 in)

Máx.: 160 cm
(63 in)

Altura total

Mín.: 173 cm
(68 in)

Máx.: 277 cm
(109 in)

Descripción

Presentación
Esta prensa hidráulica de taller está concebida para trabajos comunes de taller como prensado, plegado, remachado, extracción de cojinetes y enderezado. Las unidades se fabrican a pedido con características, dimensiones y configuraciones personalizables. La producción estándar cubre fuerzas de prensa de 10 a 400 t y anchuras de mesa de 500 a 2050 mm.

Características principales
  • Estructura de acero
  • Unidad hidráulica de bajo mantenimiento
  • Botón de paro de emergencia
  • Control mediante palanca
  • Indicador de presión
  • Cilindro deslizante manual (desde 30 t)
  • Mecanismo de ajuste de altura de mesa inferior
  • Bomba manual
  • Sistema de seguridad hidráulico
  • Sistema de seguridad eléctrica


Opciones
  • Control por pulsadores
  • Ajuste manual de carrera del émbolo
  • Cilindro deslizante con engranajes
  • Cilindro deslizante con reductor
  • Juego de V-bloques
  • Juego de punzones
  • Placa de trabajo para la mesa inferior
  • Cortina de luz
  • Celda de seguridad
  • Tapa de seguridad


Tabla técnica (líneas separadas)
Fuerza de prensa | t | 10 | 20 | 30 | 60 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 | 250 | 300 | 400
Entre columnas (D) | mm | | | 550 | 550 | 700 | 900 | 950 | 1000 | 1550 | 1050 | 1250 | 2050 | 1500 | 2050 | 1500 | 1500 | 1500
Capacidad de trabajo (F) | mm | | | 950 | 950 | 1100 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950
Ancho interior (E) | mm | | | 140 | 180 | 250 | 300 | 300 | 380 | 500 | 350 | 440 | 550 | 400 | 600 | 450 | 550 | 550
Ancho de mesa (G) | mm | | | 280 | 340 | 442 | 520 | 552 | 630 | 776 | 605 | 716 | 780 | 695 | 895 | 695 | 793 | 865
Carrera del cilindro | mm | | | 250 | 250 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400
Potencia motor | kW | | | 0,75 | 0,75 | 1,5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 5,5 | 5,5 | 7,5 | 7,5 | 7,5
Caudal bomba | L/min | | | 2,3 | 2,9 | 6,1 | 9 | 12 | 12 | 12 | 16 | 16 | 16 | 22 | 22 | 28 | 28 | 28
Velocidad bajada | m/s | | | 9,9 | 6,3 | 9,8 | 9 | 7,8 | 7 | 7 | 7,6 | 6 | 6 | 5,9 | 5,9 | 6,6 | 5,4 | 4,5
Velocidad retorno | m/s | | | 16,5 | 8,4 | 15,2 | 15 | 13,1 | 11 | 11 | 10,8 | 9 | 9 | 9 | 9 | 9 | 11,4 | 8,2 | 8,3
Ancho (C) | mm | | | 550 | 550 | 650 | 900 | 900 | 900 | 1000 | 1000 | 1000 | 1200 | 1100 | 1200 | 1100 | 1250 | 1600
Longitud (B) | mm | | | 930 | 1040 | 1300 | 1545 | 1700 | 1700 | 2250 | 1860 | 2000 | 2800 | 2405 | 3000 | 2500 | 2600 | 2900
Altura (A) | mm | | | 1730 | 1740 | 2070 | 2230 | 2300 | 2320 | 2320 | 2285 | 2360 | 2360 | 2540 | 2540 | 2500 | 2500 | 2770
Peso | kg | | | 160 | 250 | 360 | 560 | 800 | 810 | 1150 | 1150 | 1200 | 1700 | 2050 | 2650 | 2800 | 3300 | 4750

Especificaciones técnicas
  • Modelo / Serie: HAP-S (fabricado en varias tonajes)
  • Rango de fuerza de prensa: 10–400 t
  • Área estándar de la mesa: 500–2050 mm
  • Carrera del cilindro: normalmente 250–400 mm (según modelo)
  • Potencia del motor: 0,75 kW hasta 7,5 kW (según modelo)
  • Caudal de la bomba: 2,3 L/min a 28 L/min (según modelo)
  • Velocidades de bajada/retorno: aproximadamente 4,5–16,5 m/s según modelo
  • Dimensiones y pesos: varían según tonaje, peso aproximado 160–4750 kg
