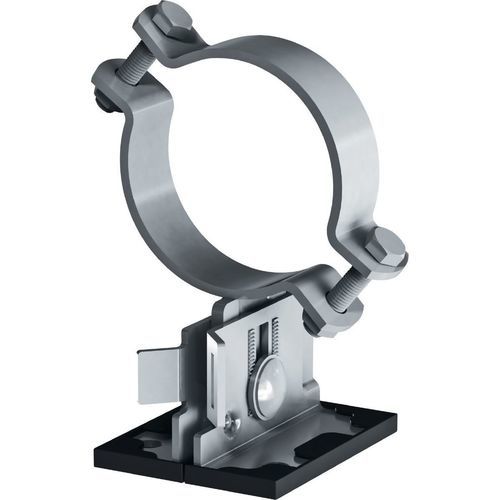

Sistema de soporte para tuberías MP-PS 1-1

Descripción del producto
Soporte para tubería con recubrimiento exterior (OC), regulable en altura y pendiente, para aplicaciones industriales pesadas. Apto para diámetros exteriores de 21 a 173 mm (1/2 in a 6 in).

Resumen

• Resistencia al fuego: No
• Rango de temperatura: -4 a 572 °F (-20 a 300 °C)
• Composición de materiales: Placa base S280GD / Modified POSMAC-C; Arcos y placa intermedia S235JR (DIN EN 10025); Placa deslizante PA66 + GF30; Perno: acero grado 8.8; Tuerca: acero grado 8

Datos técnicos
Acabado superficial: Recubrimiento exterior (HDG). Galvanizado por inmersión en caliente: Sí. Acero inoxidable: No.
Espesores de material: placa base 4 mm; placa intermedia 7 mm; placa deslizante 3 mm; arandela dentada 4 mm.
Rango de temperatura: -4 a 572 °F (-20 a 300 °C).
Adecuación ambiental: Exterior, contaminación baja a moderada (C3 / C4 - baja).
Materiales base aplicables: Hormigón, acero, sistemas de soporte modulares.
Tamaño de llave: 19 mm. Par de apriete para ajuste de altura: 36,88 ft-lbf (≈50 Nm). Longitud: 5,5 in (≈140 mm).
Coeficientes de fricción (placa deslizante PA66-GF30): Zinc‑Magnesio 0,146; Galvanizado por inmersión 0,129; Zinc electrolítico 0,177.

Características

• Versatilidad todo en uno – mismo sistema para soportes fijos, deslizantes, guiados o autoportantes en vigas modulares, vigas de acero y hormigón
• Amplio soporte de software – PROFIS, Hilti FixPoint Calculator, bibliotecas BIM/CAD y complementos
• Datos de carga y documentación disponibles – diseño conforme a EN13480-3, Eurocódigo 3 y MSS-SP58
• Instalación más rápida en obra – ajuste de altura y pendiente tras el apriete
• Mayor rango de sujeción – compatible con diferentes tuberías con o sin inserciones

Aplicaciones

• Fijación de tuberías a vigas de acero, hormigón o vigas modulares de soporte
• Instalaciones de tuberías en industria onshore, generación de energía, farmacéutica, electrónica y automoción
• Apto para temperaturas de aplicación hasta 300 °C y espesores de aislamiento hasta 220 mm
• Recomendado para uso en interiores o exteriores con contaminación baja a moderada (C3)

Especificaciones técnicas

• Modelo: MP-PS 1-1
• Diámetros exteriores aplicables: 21–173 mm (1/2 in a 6 in)
• Acabado de superficie: Recubrimiento exterior (HDG)
• Material - placa base: S280GD / Modified POSMAC-C
• Material - arcos & placa intermedia: S235JR (DIN EN 10025)
• Placa deslizante: PA66 + GF30
• Perno: acero grado 8.8; Tuerca: acero grado 8
• Espesores: placa base 4 mm; placa intermedia 7 mm; placa deslizante 3 mm; arandela dentada 4 mm
• Tamaño de llave: 19 mm
• Par de apriete (ajuste de altura): 36,88 ft-lbf (≈50 Nm)
• Longitud: 5,5 in (≈140 mm)
• Rango de temperatura: -4 a 572 °F (-20 a 300 °C)
• Galvanizado por inmersión: Sí
• Acero inoxidable: No
• Adecuación ambiental: Exterior, contaminación baja a moderada (C3 / C4 - baja)
• Coeficientes de fricción (PA66-GF30): Zinc‑Magnesio 0,146; Galvanizado por inmersión 0,129; Zinc electrolítico 0,177
