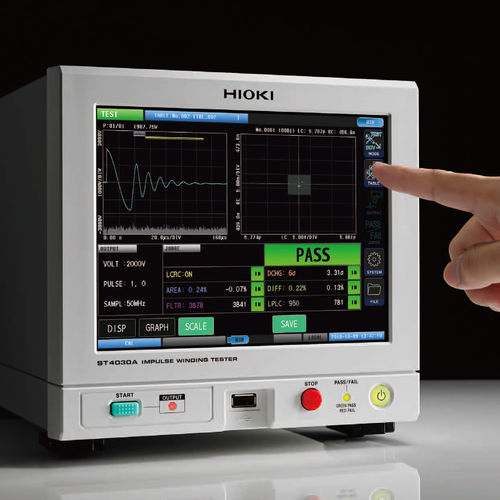

Comprobador de aislamiento por impulsos de tensión ST4030A

para devanado del estatorde rotores

PROBADOR DE BOBINAS DE IMPULSO ST4030A Diagnosticar la calidad del aislamiento y el deterioro de los bobinados de los rotores en estado ensamblado mediante la cuantificación de las ondas de respuesta El ST4030A es un probador de bobinas de impulso, o probador de sobretensión, que combina las funciones de un medidor de resistencia y aislamiento, con las pruebas de resistencia necesarias para que los fabricantes de bobinas de motores eléctricos mejoren la calidad. Satisface las necesidades de bobinados de motor más fiables a la luz del creciente uso de vehículos eléctricos y de la tecnología de autoconducción. Características principales -Identificar defectos previamente indetectables -Detectar formas de onda con alta precisión (muestreo de alta velocidad de 200 MHz × alta resolución de 12 bits) -Identificar los giros de una sola falla mediante la cuantificación de las formas de onda de respuesta en valores LC y RC -Diagnosticar el aislamiento defectuoso (pseudo-cortocircuitos) entre los bobinados de los motores mediante la prueba de descargas parciales microscópicas ocultas en el ruido (opción) Elementos de medición - - Cuantificación (valor LC, valor RC) de la forma de onda de respuesta obtenida cuando se aplica el voltaje del impulso, juicio de paso/falla - Juicio de la forma de onda usando el valor de AREA, Flutter, Laplacian etc. - Equipado con una función de prueba de tensión de ruptura dieléctrica El voltaje aplicado.. 100 V a 4200 V (Ajuste de la resolución: 10 pasos de V) Máxima energía aplicada: aprox. 88 mJ Rango de inductancia comprobable - 10 μH a 100 mH
