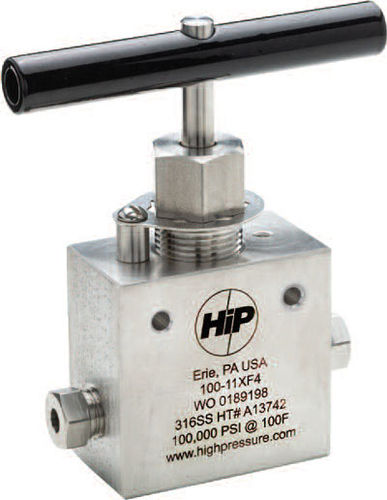

Válvula manual XF series

de regulaciónroscadade asiento

Conexiones de alta presión (cónicas y roscadas) para tubos de 1/4", 3/8" y 9/16" de diámetro exterior Los vástagos con punta no giratoria aseguran una larga vida útil en los asientos de las válvulas. El diseño del vástago de alta resistencia "estilo enrollado" se muestra a continuación Los prensaestopas y collares para tubo se suministran con cada válvula a menos que se solicite lo contrario (los prensaestopas y collares se muestran en la página 61) Los materiales incluyen acero inoxidable 316 y 17-4 para los cuerpos de las válvulas con vástagos de sección inferior de acero para herramientas. La empaquetadura de la válvula es de teflón Los accesorios correspondientes (codos, tes, cruces, etc.) se muestran en la página 59 Las válvulas de asiento reemplazable están disponibles para tubos de 1/4" de diámetro exterior. Estas válvulas tienen el mismo estilo de cuerpo y dimensiones que las válvulas de ángulo de dos vías (mostradas abajo). Para pedirlas, añada una "R" al número de catálogo de la válvula de dos vías correspondiente (por ejemplo, 100-12XF4R). Características de la válvula Diseño de vástago ranurado no giratorio Empaquetadura debajo de la rosca del vástago Cuerpos de alta resistencia de acero inoxidable 316 Dispositivo de bloqueo positivo del prensaestopas No es necesario ajustar el vástago Manijas en T negras Tamaños de tubo de 1/4" a 9/16"
