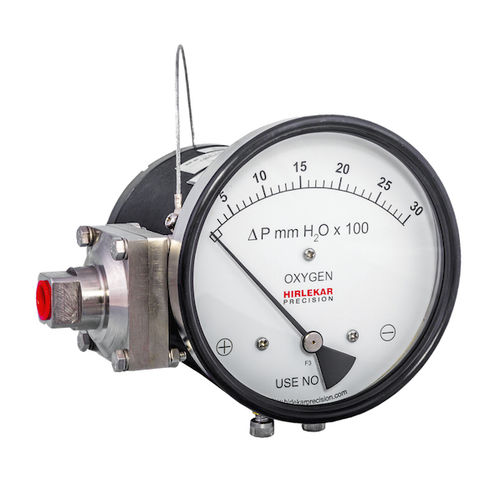

En el modelo antideflagrante PR 20, el movimiento del diafragma, y por tanto el movimiento del imán del pistón, se convierte en un movimiento giratorio calibrado apropiado del indicador a través de una conexión magnética. Este tipo de modelo de diafragma se utiliza en aplicaciones en las que no se permite la migración del medio del lado de alta presión (HP) al lado de baja presión (LP).
Especificaciones
Migración - Menor del puerto de alta al de baja
Primera marca en la escala - 20% de la FSD
Piezas húmedas - Material del cuerpo, muelle SS 302, imán cerámico y juntas
Material de la carcasa - Acero inoxidable (SS 304)
Montaje - Directo u horizontal de 2" / soporte de montaje de tubería vertical
Presión máxima de trabajo - 100 bar/ 1500psi
Material del cuerpo - SS316 unido a una carcasa de aluminio ignífuga
Juntas - Juntas tóricas de Buna-N, Viton y EPDM
Ventana - Estándar: Cristal flotante
Opcional: Vidrio templado, acrílico y vidrio de seguridad
Protección contra sobrecarga: hasta la presión de trabajo máxima de los lados alto y bajo
Protección para manómetro e interruptor - IP 66 / NEMA-4
Conexión eléctrica - ½" NPT (F) para 2 puertos de conducto en la parte inferior, izquierda y derecha a 40 grados de la línea central
Peso - Aproximadamente 2,5 kg
---
