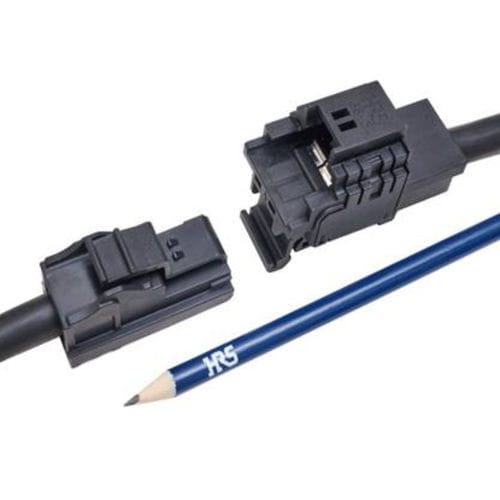

Conector de datos EF1 Series
DINparalelode engaste

conector de datos
conector de datos
conector de datos
conector de datos
conector de datos
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de datos
Formato
DIN
Forma
paralelo
Tipo de conexión
de engaste, de muelle, de bloqueo
Características eléctricas
de potencia, AC/DC, de tensión, de corriente
Usos
para enchufe, para carcasa, de cables, para batería, de paneles, de asa, para tren, de herramientas
Sector
para aplicaciones industriales, múltiple
Otras características
en línea, JIS
Corriente primaria

160 A

Tensión

1.000 V

Temperatura de funcionamiento

Mín.: -25 °C
(-13 °F)

Máx.: 105 °C
(221 °F)

Descripción

HIROSE ha introducido la serie EF1 para satisfacer la demanda de conectores de potencia más pequeños pero de mayor rendimiento para aplicaciones industriales. La serie EF1 consta de un receptáculo y clavija en línea para montaje en carril DIN y un receptáculo y clavija en línea para montaje en panel que admiten contactos de crimpado de alta potencia con capacidad para manejar una corriente nominal de hasta 160 A (amperios). El innovador diseño del conector permite insertar el cable crimpado en la carcasa del conector en una operación rápida y sencilla de un solo paso. El contacto de crimpado puede terminarse fácilmente en el cable con una herramienta manual JIS C 9711 estándar en el mercado. El cierre a presión proporciona una sensación táctil positiva para confirmar el acoplamiento correcto y la conexión segura. La forma única del contacto de resorte interno y de los puntos de contacto permite una fuerza de contacto óptima para mantener una conexión estable altamente fiable. La carcasa presenta cuatro estilos diferentes de enchavetado para evitar un acoplamiento incorrecto cuando se utilizan varios conectores. Los conectores están disponibles en color rojo para definir la conexión positiva o negativa. Posiciones de contacto: 1 Corriente nominal: 160 A (máx.) Tensión nominal: AC/DC 1000V Temperatura de funcionamiento: -25°C - +105°C Ciclos de acoplamiento: 30 Tipo En línea

---
