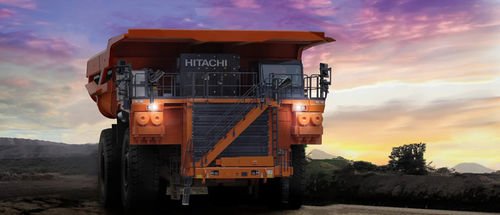

Dúmper rígido EH4000AC-5

con motor diéselpara minas y canteraspara aplicaciones mineras

Resumen
El EH4000AC-5 ofrece una alta capacidad de transporte mediante la combinación de desplazamiento a alta velocidad, elevado par motor y una durabilidad estructural reforzada. Está diseñado para reducir los tiempos de ciclo, mejorar la eficiencia de la flota y mantener operaciones estables en diversas condiciones de obra.

Puntos clave del modelo

• Carga nominal: 242 toneladas (267 tons)
• Peso operativo bruto de la máquina: 422 toneladas (465 tons)
• Potencia nominal del motor: Estándar 1 864 kW (2 534 PS, 2 500 HP); Opción 2 013 kW (2 738 PS, 2 700 HP)

Beneficio
La combinación de alta velocidad, par robusto y componentes estructurales mejorados reduce los ciclos no productivos y mantiene la productividad en condiciones exigentes.

Pass match

• Compatible con excavadoras hidráulicas como la EX5600 y favorece cargas eficientes con modelos como la EX3600 y EX8000.
• La configuración soporta un rendimiento de carga eficiente en una amplia gama de condiciones de trabajo.
• Un buen pass match reduce ciclos de carga innecesarios y garantiza una operación de carga estable.

Especificación (detallada)
Motor
Modelo de motor: Cummins QSKTA60-CE
Certificación de emisiones: Consumo de combustible optimizado
Potencia nominal(@1900 min-1 (rpm)) ISO 14396: 1 864 kW (2 534 PS, 2 500 HP)
N.º de cilindros: 16
Diámetro y carrera: 159 × 190 mm
Desplazamiento: 60 L

Transmisión eléctrica
Relación planetaria: 35.3 : 1
Velocidad máxima (continua): 65 km/h (Continua 40 mph)

Neumáticos
Tamaño de neumático: 50/80R57 (estándar)
Ancho de llanta: 29 pulgadas (STD) 32 pulgadas (OPT)

Capacidades de la caja
Struck (SAE): 147 ㎥ (192 cu. yd.)
Heaped 2: 187 ㎥ (245 cu. yd.) [Nota: la capacidad de la caja y la carga útil pueden variar según la densidad del material y la aplicación del cliente.]

Sistema de dirección
Dirección: El sistema de dirección cumple con ISO5010
Diámetro de giro (ISO 7457): 27.4 m (90 ft)

Sistema hidráulico
Tiempo de elevación de la caja: 19.0 s
Tiempo de bajada de la caja (flotación): 20.0 s

Frenos
Frenos de servicio: Frenos hidráulicos aplicados en eje delantero y trasero y freno eléctrico.
Eje delantero: Disco múltiple, refrigerado por aceite
Eje trasero: Disco múltiple, refrigerado por aceite
Secundario: Cumple con ISO 3450 (SAE J1473)
Freno de estacionamiento: Pinzas accionadas por muelle, liberación hidráulica.
Freno eléctrico: Frenado dinámico máximo (estándar): 3 500 kW (4 759 PS, 4 694 HP)

Pesos (aprox.)
Chasis con cilindro de elevación y piezas de caja: 153 500 kg (338 409 lb.)
Caja excluyendo piezas: 26 500 kg (58 422 lb.) [Nota: las piezas de la caja incluyen guardabarros, almohadillas, barras expulsoras, protecciones, sujetadores, etc.]
Peso neto de la máquina: 180 000 kg (396 832 lb) [Nota: incluye operador, 100% combustible, con equipo estándar.]
Carga nominal: 242 toneladas (267 tons) [Nota: calculada según la Hitachi Loading Policy; requisitos del sitio pueden ajustar la carga.]
Distribución de peso (vacío): Delantera 54% / Trasera 46%
Distribución de peso (cargado): Delantera 35% / Trasera 65%

Cabina
Cabina HI-TEC ROPS FOPS: ROPS conforme a ISO3471 y SAE J1040-May 94, FOPS conforme a ISO3449.

Construcción de la caja (material / espesor)
Piso: 16 mm (0.63 in) acero de alta resistencia 400 BHN resistente a la abrasión
Frente: 9 mm (0.35 in) acero de alta resistencia 400 BHN resistente a la abrasión
Laterales: 9 mm (0.35 in) acero de alta resistencia 400 BHN resistente a la abrasión
Toldo: 6 mm (0.24 in) acero de alta resistencia 400 BHN resistente a la abrasión
Esquinas: 12 mm (0.47 in) acero de alta resistencia 400 BHN resistente a la abrasión

Capacidades de servicio
Cárter (incluye filtros): 260 L (68.68472 gal.)
Sistema de refrigeración del motor: 576 L (152.163072 gal.)
Depósito de combustible (estándar): 2 170 L (573.25 gal.)
Depósito de combustible (opcional): 4 172 L (1 102.13 gal.)
Sistema hidráulico: 1 000 L (264.17 gal.)
Sistema de refrigeración de frenos: 550 L (145.29 gal.)
Transmisiones planetarias (I & D): 300 L (79.25 gal.)
Ruedas delanteras (I & D): 42 L (11.10 gal.)
Limpiaparabrisas: 5.3 L (1.40 gal.)
Acumulador principal: 61 L (16.09 gal.)

Dimensiones
Longitud total: 15 260 mm
Ancho total: 8 560 mm
Altura total: 7 400 mm
Distancia entre ejes: 6 040 mm
Trocha (ruedas delanteras / ruedas traseras WT): Delantera: 6 010 mm / Trasera WT: 4 960 mm
Ancho vehículo (ruedas delanteras / ruedas traseras): Delantera: 7 340 mm / Trasera: 7 720 mm
Altura libre al suelo (eje delantero / eje trasero): Delantero: 1 060 mm / Trasero: 860 mm
Voladizo delantero: 4 840 mm
Dimensiones internas de la caja (L / An): Longitud: 9 180 mm / Ancho: 7 560 mm
Altura del borde superior de la caja: 6 790 mm
Altura de volcado de la caja (Máx / Mín): Máx: 14 620 mm / Mín: 1 600 mm

Especificaciones / Datos técnicos

• Modelo: EH4000AC-5
• Carga nominal: 242 toneladas (267 tons)
• Peso operativo bruto: 422 toneladas (465 tons)
• Motor: Cummins QSKTA60-CE, Potencia nominal 1 864 kW (estándar)
• Número de cilindros: 16
• Tamaño de neumático (estándar): 50/80R57
• Distancia entre ejes: 6 040 mm
• Dimensiones totales (L×A×H): 15 260 mm × 8 560 mm × 7 400 mm
• Velocidad continua máxima: 65 km/h
• Capacidad de caja (heaped): 187 ㎥ (245 cu. yd.)
• Freno: Discos múltiples refrigerados por aceite (del./tras.) + freno eléctrico (máx. dinámico 3 500 kW)
• Cabina: HI-TEC ROPS/FOPS (ISO3471 / ISO3449)
• Peso neto de la máquina: 180 000 kg
