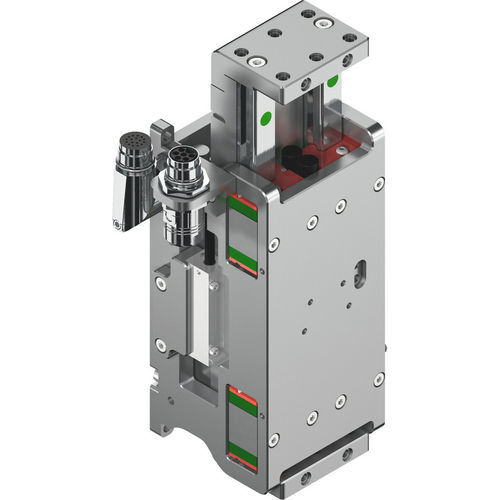

Eje lineal de perfiles CV080LA11

de accionamiento directocon motor linealde detección de posición

DescripciónEjes lineales CV compactos diseñados para aplicaciones verticales de alta velocidad. Estas guías con accionamiento directo y construcción compacta ofrecen tiempos de posicionamiento muy cortos y estabilidad de proceso. El brazo ligero proporciona alta dinámica, por lo que la serie CV es ideal para movimientos verticales. Opcionalmente con contrapeso; carrera, cadena portacables, sistema de medida de posición y bloqueo pueden ajustarse a medida. Los ejes CV se pueden combinar en sistemas X‑Z o integrar fácilmente en sistemas de ejes lineales. Datos CAD disponibles para descarga.

Características principales

• Eje lineal compacto con accionamiento directo
• Alta dinámica gracias al brazo ligero
• Diseñado para aplicaciones verticales de alta velocidad
• Contrapeso opcional
• Personalizable: carrera, cadena portacables, sistema de medida de posición, bloqueo
• Puede combinarse en sistemas X‑Z e integrarse en sistemas de ejes lineales
• Datos CAD disponibles

Resumen técnico (variante listada)Ancho de perfil [mm] | Fuerza pico [N] | Carrera máx. [mm] | vmax [m/s] | amax [m/s²] | Repetibilidad [mm]
80 | 289 | 300 | 5 | 80 | ± 0,005

Características / Especificaciones

• Modelo: CV080LA11
• Ancho de perfil: 80 mm
• Fuerza pico: 289 N
• Recorrido máximo: 300 mm
• Velocidad máxima: 5 m/s
• Aceleración máxima: 80 m/s²
• Repetibilidad: ± 0,005 mm
