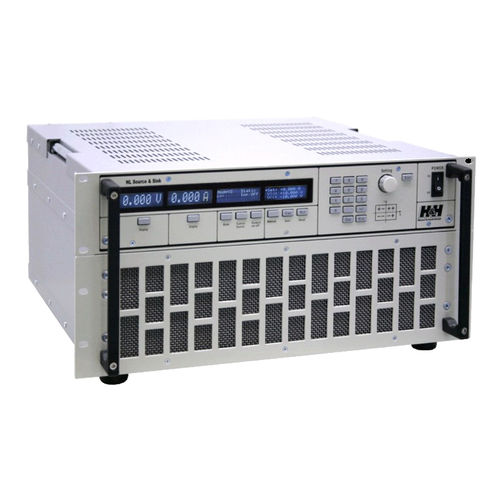

Alimentación eléctrica AC/DC NL series

conmutadaen bastidor

Modos de funcionamiento Los disipadores de fuente NL pueden funcionar en modo de tensión constante o de corriente constante. En el modo de tensión hay dos limitadores de corriente (corriente de fuente y corriente de disipación) que pueden ser ajustados independientemente uno del otro. En el modo de corriente, se puede ajustar un límite de tensión superior e inferior. Modo Fuente-Fundidor En función del valor de salida preajustado y de las características de la unidad de prueba conectada, el dispositivo decide automáticamente si funciona como fuente o como sumidero. El cambio del modo de fuente al modo de hundimiento es muy rápido. Modo de 2 Cuadrantes / 4 Cuadrantes Los dispositivos para el modo de dos cuadrantes pueden suministrar o recibir corriente con una tensión de salida positiva. Para garantizar la función requerida en el caso de ajustes cercanos a 0 V y cables de conexión largos, los dispositivos de 2 cuadrantes empiezan a funcionar con una tensión de salida de -1 V. Por lo tanto, los dispositivos de 2 cuadrantes también actúan como dispositivos de 4 cuadrantes pero con una tensión negativa limitada. Los dispositivos de 4 cuadrantes pueden establecer valores absolutos iguales en el rango positivo y negativo. Mando a distancia La mayoría de las funciones del fregadero de fuente pueden ser controladas remotamente a través de la Interfaz de E/S analógica estándar. La selección del modo de funcionamiento, la salida on - off y el ajuste de la velocidad de control se pueden ajustar con niveles lógicos. Una versión (NL06) que está aislada eléctricamente de la salida está disponible opcionalmente. Entradas de control analógicas Dependiendo del modo de funcionamiento seleccionado, la tensión o corriente de salida puede ser preajustada mediante una tensión de control de 0 ... ±5 V o 0 ... ±10 V DC. Hay otras dos entradas analógicas disponibles para limitar el voltaje o la corriente. Salidas de medición analógicas Para la tensión y la corriente se dispone de señales de medición analógicas de 0...10 V. Las señales siguen la forma de la curva.
