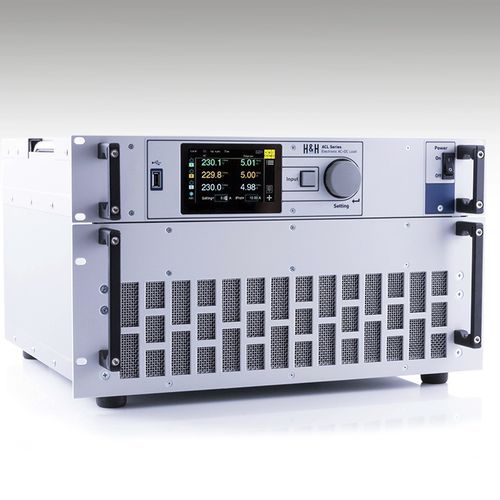

Carga electrónica alta potencia ACL series

AC/DCRS-232CAN

Descripción Las cargas de la serie ACL son adecuadas para tensiones de CC y CA de hasta 1.000 Hz. Existen modelos monofásicos y trifásicos que combinan 3 canales o fases, respectivamente, en una misma carcasa. Ethernet, USB, RS-232, CAN, interfaz de E/S y un bus de sistema para la operación Matriz-Esclavo están incorporados de forma estándar, una interfaz GPIB está disponible como opción. La programación se realiza en SCPI. Modos de funcionamiento Las cargas de la serie ACL tienen modos de corriente constante, resistencia constante, potencia constante y voltaje constante (Modo CC, CR, CP, CV). En el funcionamiento con CA, la forma de onda ajustada se aplica a la corriente de carga, independientemente de la tensión de entrada. En el modo de resistencia, el nivel de corriente y la forma de onda dependen del nivel y la forma de onda de la tensión de entrada. En el modo de potencia y voltaje, la potencia o el voltaje se controla por software ajustando la corriente de entrada. Modo de entrada, sincronización El modo de entrada define el tipo de tensión que la carga electrónica espera en la entrada: -DC: tensión continua -CA: tensión alterna dentro del rango de frecuencia especificado con sincronización a la tensión de entrada, tensión de línea/red, señal externa Protección, Monitoreo -Protección contra sobrecorriente ajustable -Protección contra el exceso de energía -Protección contra sobretemperatura -Indicación de sobretensión -Indicación de baja tensión Puerto de E/S (opción ACL06) Todas las entradas y salidas del puerto de E/S opcional están aisladas galvánicamente de la entrada de carga. Las entradas de control pueden ser operadas por 2 ... 24 V. Señales para: -Ajuste de la carga analógica desde 0 ... 5 V o 0 ... 10 V en modo CC -Selección del modo de funcionamiento -Modo de entrada (AC, DC) -Fuente de sincronización (entrada, línea, externa) -Activación de la carga -Selección de la fuente de control (interna, externa) -Entrada de disparo
