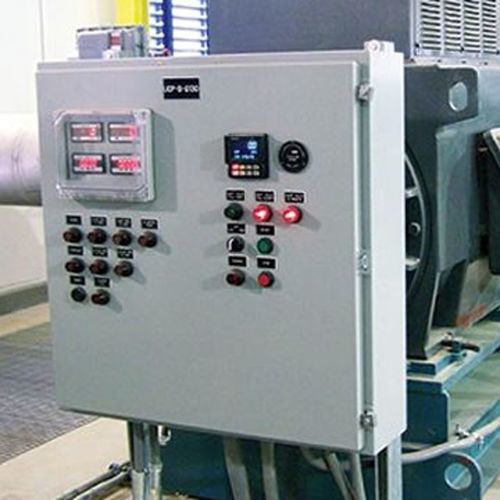

Panel indicador de temperatura

de corrientede caudalanalógico

Descripción
Diseñado para sistemas de soplantes a velocidad constante, el Monitor analógico proporciona un control básico mediante la supervisión del amperaje del motor y el flujo de aire. Detecta condiciones de sobretensión mecánica y sobrecarga, altas temperaturas de rodamientos y vibración excesiva, e inicia el apagado automático del motor cuando los valores medidos superan los puntos de consigna configurados.

Características

• Supervisa el amperaje del motor y el flujo de aire
• Detecta sobretensiones mecánicas y condiciones de sobrecarga
• Supervisa la temperatura de los rodamientos
• Detecta vibraciones excesivas del soplante o del rodamiento
• Apagado automático del motor del soplante cuando el amperaje está fuera del rango operativo designado

Funcionalidad

• El relé de instrumento analógico supervisa el amperaje y el flujo de aire y activa el apagado cuando los valores salen del rango operativo establecido
• Configuración de punto único disponible para detección de sobretensión de bajo amperaje
• Configuración de doble punto disponible para supervisión de sobretensión y sobrecarga de bajo y alto amperaje
• Interruptor de vibración simple opcional para montaje en la carcasa o en el rodamiento; los contactos del interruptor cambian de estado en alarma

Especificaciones técnicas

• Aplicación: sistemas de soplantes a velocidad constante
• Tipo de control: relé de instrumento analógico
• Configuraciones de punto de consigna: punto único (bajo amperaje) o doble punto (bajo y alto amperaje)
• Parámetros supervisados: amperaje del motor, flujo de aire, temperatura de rodamientos, vibración
• Acción de protección: apagado automático del motor del soplante cuando el amperaje está fuera del rango operativo designado
• Monitorización de vibración: interruptor de vibración simple opcional (montable en carcasa o rodamiento)
• Funciones típicas: detección de sobretensión, protección contra sobrecarga, alarma de vibración
