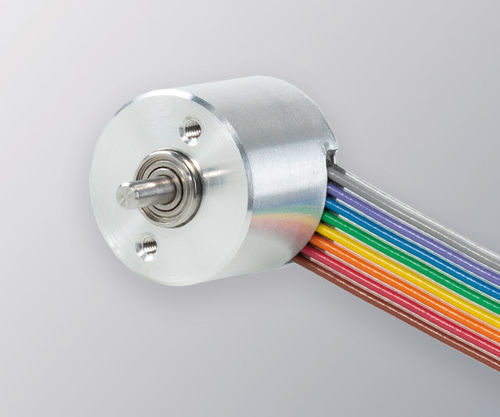

Encoder rotativo incremental 18

con eje macizo5 V CC4,5 V CC

Resumen

• Codificador incremental miniatura de eje macizo para aplicaciones industriales
• Resolución hasta 4096 pulsos por rotación
• Diámetro exterior: 18 mm
• Diámetro del eje: 2,5 mm
• Clase de protección: IP54 (mención en encabezado)
• Conexión: cable (estándar 150 mm con conector; otras longitudes bajo pedido)

Especificaciones mecánicas
Materiales: Tapa y carcasa: Aluminio; Eje: Acero inoxidable
Rodamientos: Rodamientos a bolas (vida 1×10^10 rev.)
Velocidad mecánica máxima: 6000 rpm
Protección (DIN EN 60529): IP50 (valor en tabla mecánica)
Momento de inercia del rotor: 0.1 gcm^2
Par de arranque a 20°C: ≤ 0.01 Ncm
Carga máxima axial: 5 N; Carga máxima radial: 3 N
Peso: aprox. 0,02 kg
Temperatura de funcionamiento: -10°C a +85°C
Vibración (DIN EN 60068-2-6): 100 m/s^2 (10 Hz–2000 Hz)
Choque (DIN EN 60068-2-27): 1000 m/s^2 (6 ms)
Máximo pulsos por vuelta: 4096
Opciones de conexión: axial o radial; cable estándar 150 mm con conector (conector hembra no incluido); otras longitudes bajo pedido

Señales de salida
Circuito de salida: RS422 (compatible TTL) y NPN Open Collector
Alimentación: RS422: 4,5–5,5 VDC; NPN Open Collector: 4,5–13,2 VDC
Tensión de salida: RS422: 5 VDC; NPN: 4,5–13,2 VDC
Capacidad de carga máx. / canal: ±20 mA (ambos tipos)
Nivel "bajo": VOL < 0,5 VDC (ambos)
Nivel "alto": RS422 VOH > 2,5 VDC; NPN VOH > VCC – 2 VDC
Frecuencia: RS422 hasta 300 kHz; NPN hasta 250 kHz
Protección inversión de polaridad: Sí (ambos)
Fasado de canales: Canal A adelanta 90° eléctricos al canal B (vista desde el eje, rotación en sentido horario)

Características / Especificaciones técnicas

• Modelo: SERIE 18
• Marca: Hohner Automation
• SKU: 18-1727-1024
• Diámetro exterior: 18 mm
• Diámetro de eje: 2,5 mm (acero inoxidable)
• Resolución máxima: 4096 pulsos/rot
• Velocidad mecánica máxima: 6000 rpm
• Rodamientos: Rodamientos a bolas (vida 1×10^10 rev.)
• Materiales: Carcasa y tapa en aluminio; eje en acero inoxidable
• Momento de inercia: 0.1 gcm^2
• Par de arranque (20°C): ≤ 0.01 Ncm
• Cargas máximas: axial 5 N / radial 3 N
• Peso: aprox. 0,02 kg
• Temperatura de funcionamiento: -10°C a +85°C
• Protección: IP54 (encabezado) / IP50 (tabla mecánica)
• Conexión: axial o radial, cable estándar 150 mm con conector (conector hembra no incluido); otras longitudes bajo pedido
• Opciones de salida: RS422 (TTL compatible) y NPN Open Collector
• Alimentación: RS422 4,5–5,5 VDC; NPN OC 4,5–13,2 VDC
• Capacidad de frecuencia: RS422 hasta 300 kHz; NPN hasta 250 kHz
