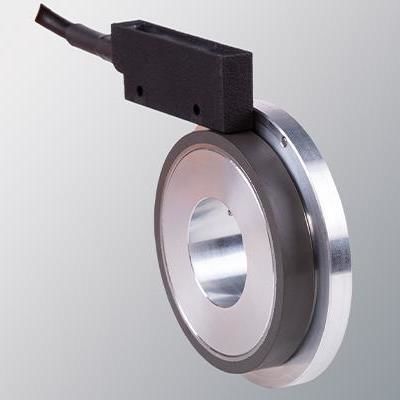

Encoder rotativo incremental MSF-INC
magnético14 bitscon salida digital

Encoder rotativo incremental - MSF-INC - Hohner Automaticos - magnético / 14 bits / con salida digital
Encoder rotativo incremental - MSF-INC - Hohner Automaticos - magnético / 14 bits / con salida digital
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
incremental
Tecnología
magnético
Resolución de los codificadores absolutos
14 bits
Señal de salida
RS-422, con salida digital
Conexión eléctrica
hilos desnudos
Tensión de alimentación
5 V CC
Material
de aluminio
Nivel de protección
IP67
Aplicaciones
para entornos difíciles
Otras características
de alta resolución, sin rodamientos
Resolución de los codificadores incrementales (pulsos/revolución)

Máx.: 16.384 unit

Mín.: 1 unit

Velocidad de rotación

Máx.: 6.000 rpm
(37.699 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Frecuencia de salida

Máx.: 2.000 Hz

Mín.: 10 Hz

Temperatura de proceso

Máx.: 85 °C
(185 °F)

Mín.: -25 °C
(-13 °F)

Descripción

Descripción
  • Resolución de hasta 16384 pulsos por vuelta
  • Sistema de medida sin contacto
  • Montaje sencillo
  • Dimensiones compactas
  • Para aplicaciones en condiciones ambientales adversas posibles (vibraciones, humedad, polvo, etc.)


Especificaciones mecánicas
Materiales: Carcasa: PC
Soporte del imán: Aluminio
Imán: Samario aglutinado en plástico
Fijación de la carcasa: 2 orificios
Desalineación radial eje motor: 0,05 mm
Velocidad máxima: 6000 rpm
Distancia de trabajo: Ver dibujos "Sensor alignment tolerances"
Par de apriete: 1,5 Nm (M4 Magnetic wheel CRI)
Protección contra polvo y salpicaduras según DIN EN 60529: IP67
Peso aprox.: 0,15 Kg
Rango de temperatura de trabajo: -25°C a +85°C
Vibración según DIN EN 60068-2-6: 100 m/s² (10Hz–2000Hz)
Choque según DIN EN 60068-2-27: 1000 m/s² (6 ms)
Conexión radial: cable de 2 m o conector industrial (otras longitudes bajo pedido); conector hembra no incluido


Señales de salida
Circuito de salida: Push-Pull Differential (compatible TTL (*))
Tensión electrónica de salida: 5…30 VDC
Nivel 'High': > VCC – 3 VDC
Nivel 'Low': < 2,5 VDC
Consumo: cargado < 120 mA @ 30 V
Frecuencia: ≤ 100 kHz
Carga máxima por canal: 40 mA
Protección contra cortocircuito: Sí
Protección contra inversión de polaridad: Sí
Fasado de canales: Canal A adelanta 90° eléctricos a canal B (vista desde el eje, giro horario). (*) TTL/RS422 disponible si la alimentación del encoder es 5 VDC.


Especificaciones técnicas
  • Tipo: Codificador incremental fuera de eje sin cojinetes
  • Serie / Modelo: MSF-INC
  • Marca: Hohner Automation
  • SKU ejemplo: MSF-INC-512-32-112
  • Resolución máxima: hasta 16384 pulsos por vuelta
  • Principio de medida: sistema magnético sin contacto
  • Montaje: fijación de la carcasa con 2 orificios
  • Velocidad máxima: 6000 rpm
  • Protección: IP67 (polvo y salpicaduras)
  • Temperatura de funcionamiento: -25°C a +85°C
  • Resistencia a vibraciones: 100 m/s² (10Hz–2000Hz)
  • Resistencia a choques: 1000 m/s² (6 ms)
  • Conexión / cable: radial 2 m o conector industrial (conector hembra no incluido)
  • Tensión de alimentación / salida: 5…30 VDC
  • Circuito de salida: Push-Pull Differential (compatible TTL); TTL/RS422 si alimentación 5 VDC
  • Carga máxima por canal: 40 mA
  • Consumo típico: < 120 mA @ 30 V (cargado)
  • Peso aproximado: 0,15 Kg

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de Hohner Automaticos

Otros productos de Hohner Automaticos

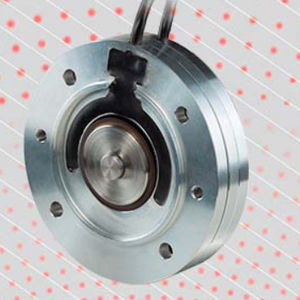

Incrementales Eje Hueco
