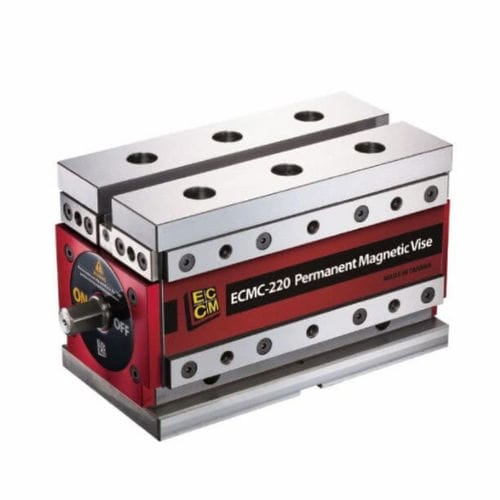

Placa magnética con imán permanente ECMC series

rectangularpara máquina herramientapara rectificado

Resumen

• Mordaza magnética permanente diseñada para ofrecer sujeción magnética rápida y segura en mecanizados de 5 caras y cambios de pieza rápidos.
• Compatible con garras blandas magnéticas y configuraciones modulares para fijaciones de alta densidad en mesas de máquina y tombstones.

Ventajas

• Adecuada para el mecanizado de materiales magnéticos.
• Permite un sujeción rápida y acceso de 5 caras para operaciones multicaras eficientes.
• Configuración flexible con diversas garras magnéticas para adaptarse a distintas geometrías de pieza y layouts de producción.

Características

• Uso y áreas de aplicación: fresado, rectificado, torneado, taladrado y entornos de automatización integrada.
• Escala de máquina y pieza: optimizado para piezas de tamaño medio a grande en fresadoras pesadas y centros de mecanizado CNC de alta precisión.
• Solución modular personalizada: varias mordazas ECMC pueden disponerse en una mesa o soportes verticales para crear soluciones de sujeción personalizadas y de alta densidad.

Dibujo técnico
Dibujo técnico disponible que muestra dimensiones de la superficie magnética, altura total e interfaz de montaje para la mordaza magnética ECMC.

ESPECIFICACIONES (Unidad: mm)
Modelo | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | S | Fuerza Magnética de Sujeción | Espesor Mínimo de Pieza | Peso (kg)
ECMC-380 | 188 | M10 | 23 | 92 | 122 | 160 | 18.5 | 187.5 | 18 | 139 | 278 | 344 | M10 | 140 | 90 | M12 | 3300kgf±5% | 40 | 70
ECMC-220 | 133 | M10 | 19 | 69.5 | 78 | 140 | 15 | 134 | 18 | 122 | 244 | 305 | M10 | 124 | 66 | M12 | 2100kgf±5% | 30 | 39
ECMC-130 | 108 | M8 | 13 | 56.5 | 62 | 95 | 12 | 108 | 18 | 99 | 198 | 230 | M8 | 100 | 48 | M10 | 1200kgf±5% | 20 | 20
ECMC-75 | 76 | M6 | 13 | 40 | 43.5 | 84 | 10 | 78 | 18 | 89.5 | 179 | 213 | M8 | 92 | 38 | M8 | 760kgf±5% | 15 | 10

EJEMPLOS DE APLICACIÓN
Adecuado para mecanizado de 5 caras y líneas de producción automatizadas; ejemplos: fresado de precisión de piezas magnéticas y matrices de mordazas para producción en serie.

ACCESORIOS ESTÁNDAR

• 2 topes
• 4 clamps
• 1 llave/handle
• 2 cuñas de alineación

Características técnicas / especificaciones

• Serie: ECMC (familia de mordazas magnéticas permanentes).
• Fuerza magnética de sujeción (típ.): ECMC-380: 3300 kgf ±5%; ECMC-220: 2100 kgf ±5%; ECMC-130: 1200 kgf ±5%; ECMC-75: 760 kgf ±5%.
• Espesor mínimo de pieza: de 15 mm a 40 mm según el modelo.
• Rango de peso: 10 kg a 70 kg según el modelo.
• Interfaces de montaje/roscas y dimensiones detalladas disponibles en el dibujo técnico y PDF del producto.
