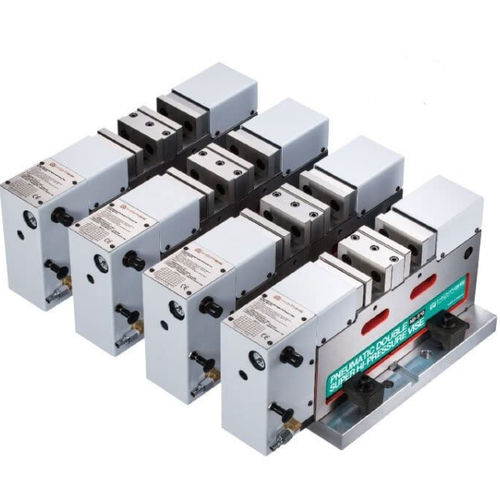

Mordaza para fresadora ND-G

para máquina herramientade sujeción dobleneumática

Resumen

• Mordaza neumática doble de alta fuerza con altura fija para montaje en línea; cilindros con garantía de 3 años.
• Diseñada para un apriete seguro de dos piezas, con ajuste rápido y bajo mantenimiento.

Características principales

• Soporta dos piezas de diferente tamaño; compensa hasta 2 mm de tolerancia entre piezas.
• Cilindros especiales de alta fuerza con apriete ajustable de 0 a 4000 kg según el modelo y el material.
• Cuerpo en fundición nodular FCD60 para rigidez y precisión; guías endurecidas a HRC50 para estabilidad de posicionamiento a largo plazo.
• Perilla de ajuste de presión para operaciones rápidas en máquina.
• Diseño de cilindros de baja tasa de fallos y mantenimiento sencillo.
• Dispositivo de seguridad que mantiene el apriete aproximadamente 20 minutos en caso de pérdida de aire.
• Recorrido de la mordaza móvil: 4 mm.

Material y dureza
Material: fundición nodular FCD60. Dureza de las guías: HRC 50.

Especificaciones (Unidad: mm)
Modelo | A | B | C | D | E | F | G | H | I | J | K | Máx. Fuerza de Apriete | Recorrido de Apriete | Peso (kg)
ND-4"G | 195 | 150±0.01 | 0-50 | 220±0.02 | 18 | 410 | 520 | 102 | 10 | 15 | 48 | 3300 kg | 4 mm | 45
ND-5"G | 202 | 150±0.01 | 0-115 | 280±0.02 | 18 | 530 | 630 | 130 | 10 | 15 | 55 | 4000 kg | 4 mm | 65

Accesorios estándar

• 2 cuñas de alineación
• 4 abrazaderas
• 1 mango

Características técnicas

• Modelos disponibles: ND-4"G, ND-5"G.
• Máx. fuerza de apriete: ND-4"G = 3300 kg; ND-5"G = 4000 kg.
• Recorrido de apriete: 4 mm (ambos modelos).
• Material: fundición nodular FCD60; guías endurecidas a HRC50.
• Permite sujetar dos piezas con hasta 2 mm de diferencia.
• Cilindros ajustables de alta fuerza (0–4000 kg) para adaptarse al material de la pieza.
• Incluye perilla de ajuste de presión y dispositivo de seguridad que mantiene el apriete en caso de pérdida de aire (~20 min).
• Altura fija que permite la instalación lado a lado de varias mordazas en líneas de producción.
• Peso: ND-4"G = 45 kg; ND-5"G = 65 kg.
